Драйв-тест: Результаты драйв-теста радиопокрытия федеральных сетей в Тверской области

03.06.2004, MForum.ru

25 мая 2004 года из Москвы стартовал автобус с участниками драйв-теста MForum радиопокрытия трех ведущих российских операторов сотовой связи – МТС, «ВымпелКома» и «МегаФона». Целью драйв-теста было исследование реального радиопокрытия, которое обеспечивают эти операторы вдоль одной из важных федеральных автотрасс Москва-С.Петербург. Сегодня мы рассказываем о результатах измерений в Тверской области.

Предисловие

В драйв-тесте кроме представителя «Мобильного форума» принимали участие технические специалисты компаний «МегаФон» и «ВымпелКом», а также приглашенные журналисты, использовалось два комплекта измерительного оборудования. Проведение драйв-теста освещают информационные спонсоры мероприятия – телеканал REN-TV, информационное агентство «ПРАЙМ-ТАСС» (проект БИТ), проект ZOOM агентства CNews, журналы «Мобильные системы» и «Мобильный портал», интернет-проект «Ячейки.ru». Результаты тестирования покрытия в Московской области мы уже публиковали, сегодня предлагаем вашему вниманию данные по Тверской области. Все пояснения – почему драйв-тест проводился так, а не иначе, почему там, а не где-то еще, и «зачем все это нужно», расшифровка используемой терминологии, приведены в первом фрагменте нашего «мега-отчета» о драйв-тесте, желающих адресуем сюда. Мы же с вами переходим непосредственно к результатам.

Часть 2. Трасса Москва – C.Петербург
(территория центральной части Тверской области, вдоль трассы М10)

RX Level

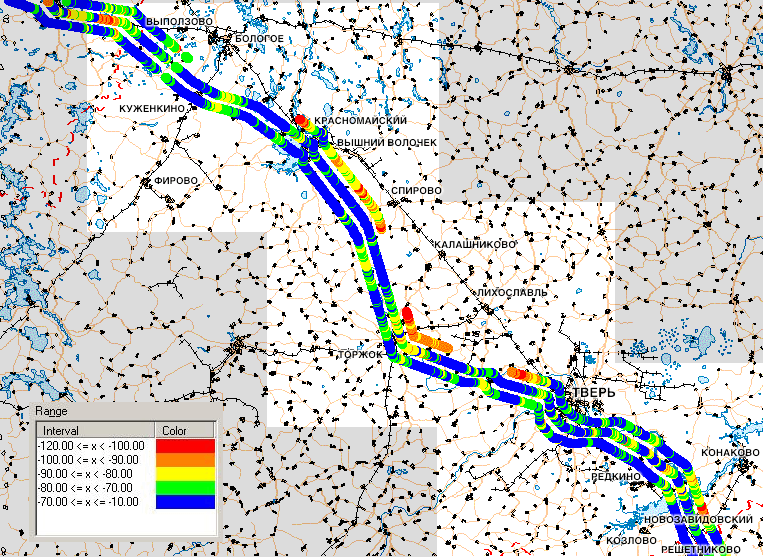

Три участка на карте можно "раскрыть" - достаточно кликнуть мышкой на интересующую зону рисунка.

Параметр RXLevel описывает уровень сигнала радиоподсистемы от БС до абонентского терминала и измеряется в децибеллах на милливатт. На таблице соответствия цвета определённому значению dbm (легенде) видно, что от -10 до -70 dbm уровень сигнала очень высокий – это лучшее значение, а вот при уровне от -100 до -120 dbm позвонить, как правило, уже не получится. Промежуточные значения от -70 до -90 dbm на (легенде зелёный и жёлтый цвет) - достаточный уровень для качественного соединения. Значения от -90 до -100 dbm – «пограничная область» сигнала, не обеспечивающего гарантированной связи.

Для удобства просмотра на карту уровня сигнала вынесены маркеры всех трёх сетей операторов GSM. Порядок расположения маркерных линий операторов справа налево или сверху вниз (как удобней): «МегаФон», «Би Лайн GSM», МТС

Точное расположение маркерной линии на трассе соответствует маркеру «Би Лайн GSM». Маркеры «МегаФон» и МТС, соответственно, на схеме расположены выше и ниже (слева и справа) от «Би Лайн GSM» краям на незначительном удалении, но полностью идентичны по траектории центральному.

Легенда демонстрирует соответствие цвета маркера на карте определённому уровню сигнала.

От границы с Московской областью до регионального центра Тверской области, сигнал неплох у всех операторов. Нельзя не отметить, что по совокупности на этом участке в лучшую сторону выделяется сигнал сети МТС.

Далее, на пути от Твери к Новгородской области, уже на небольшом удалении от Твери картина меняется. Уровень сигнала «МегаФона» снижается до критической отметки, затем совсем пропадает. Питерские абоненты сети «МегаФон», впрочем, получают возможность оставаться на связи благодаря роумингу в сети "ВымпелКом" (сохраняется возможность делать и получать звонки). В районе Торжка, «родная» связь мегафоновцев появляется вновь, но уровень сигнала не позволяет рассчитывать на качественное соединение. От Торжка до Спирово сеть ситуация повторяется и абонентов вновь может спасти только возможность роуминга в сети «ВымпелКома».

На карте хорошо видны участки, где отсутствовал или был неудовлетворительным, сигнал сети «МегаФона». И только на границе Тверской и Новгородской областей, «МегаФон» демонстрирует сигнал с хорошим уровнем. Как известно MForum, в настоящее время, «МегаФон» активно устанавливает на тверском участке трассы дополнительные 15 базовых станций GSM 900, и несколько станций GSM1800 (точное число нам неизвестно). Работы по монтажу и настройке должны завершиться еще в течение лета.
Сеть «Би Лайн GSM» в Тверской области практически не уступает по качеству сигнала сети МТС, которая, очевидным образом, пока что является безусловным лидером по RXLevel на тверском участке маршрута драйв-теста MForum.

Гистограммы RXLevel

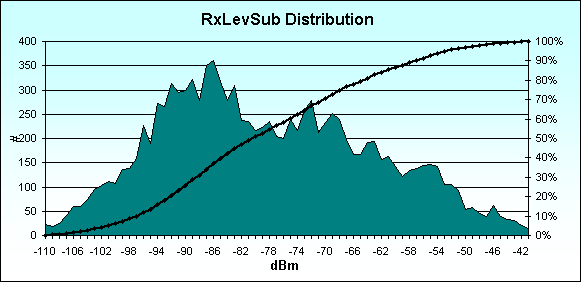

«МегаФона»

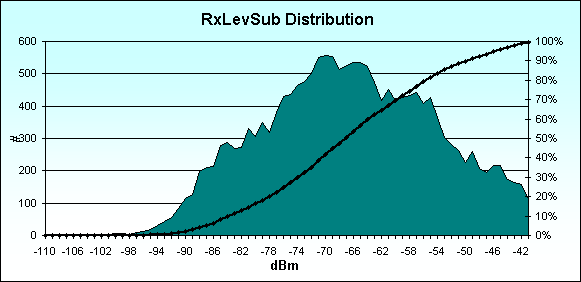

«Би Лайн GSM»

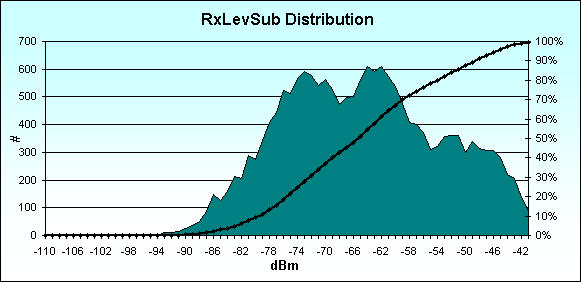

МТС

Гистограммы, раскрывающие разброс уровня сигнала у каждого из трёх операторов, позволяют определить границы значений, которым соответствует уровень сигнала. Чем больше значений располагается у правой вертикальной оси, тем лучше покрытие.

RX Quality

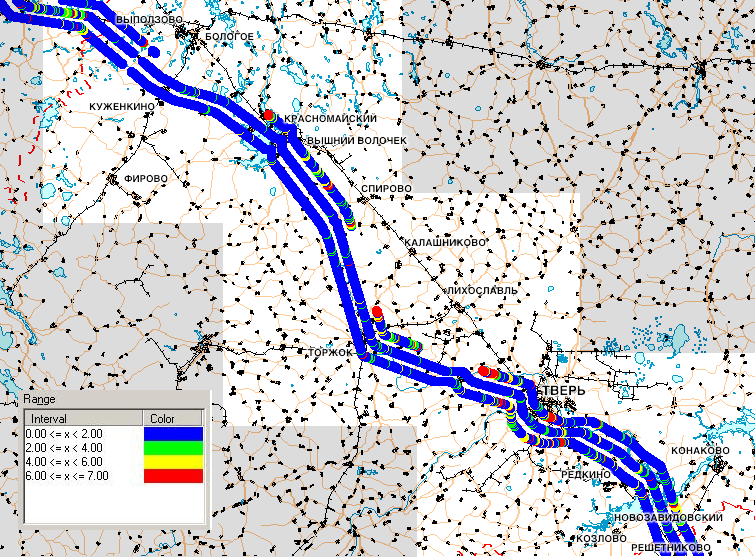

Порядок расположение маркерных линий принадлежащих разным операторам, такой же, как и на карте RXLevel, т.е. справа налево или сверху вниз (как удобней): «МегаФон», «Би Лайн GSM», МТС

Параметр RXQuality соответствует величине "bit error rate" радиоканала – побитовой ошибке передачи информации. Значению bit error rate в процентах присваивается цифровое значение от 0 до 7. Мы не публикуем таблицу этого соответствия, чтобы не перегружать страницу, отметим, что значение 0 – это «хорошо», 7 – «плохо».

Гистограммы RXQuality

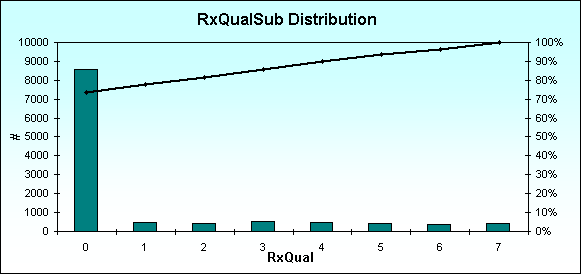

«МегаФона»

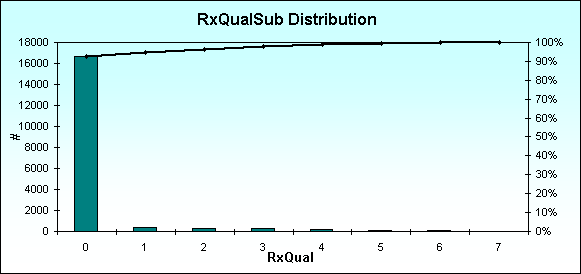

«Би Лайн GSM»

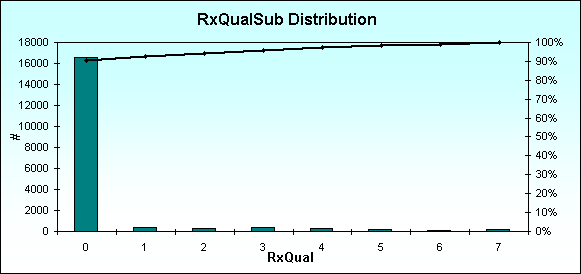

МТС

Левая шкала на гистограммах это количество измеренных значений, которые оборудование позволяет получать со скоростью примерно 2 в секунду. Нижняя шкала соответствует легенде на карте (0 –«хорошо», 7 – «плохо»).

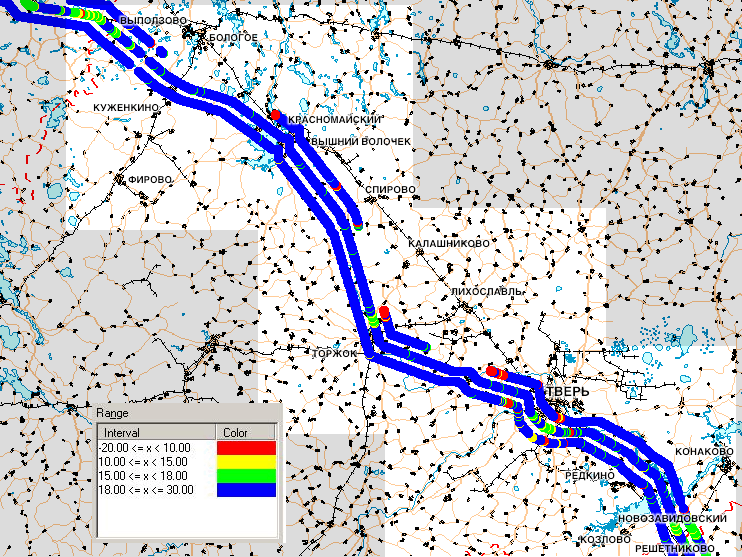

SQI – Speech Quality Index

Этот параметр определяет субъективное восприятие абонентом качества речи. Параметр SQI был разработан и введён производителем измерительного оборудования Ericsson.

Гистограммы SQI:

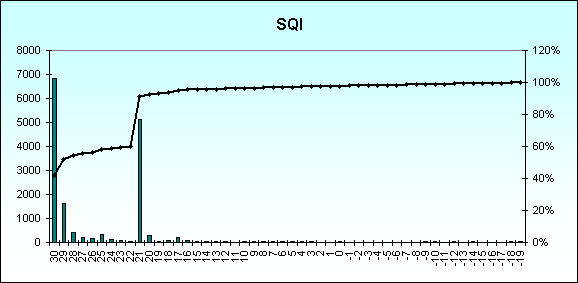

«МегаФона»

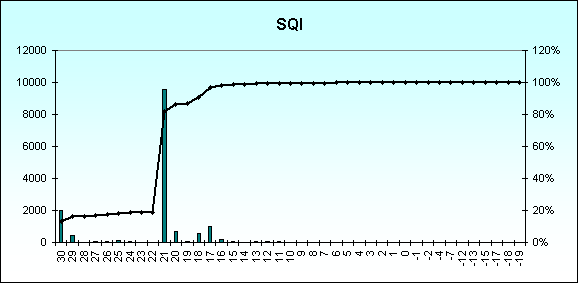

«Би Лайн GSM»

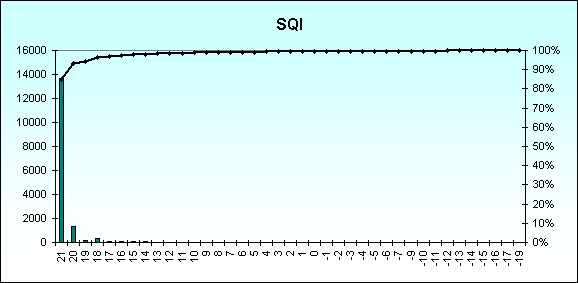

МТС

Легенда:

Превосходно	18<= Х <=30
Хорошо	15<= Х <18
Средне	10<= Х <15
Плохо	-20<= Х <10

Чем выше значение этого параметра, тем лучше качество покрытия, качество связи. Максимальное значение зависит от типа используемого звукового кодека (устройства, преобразующего речевой сигнал). Максимум параметра качества речи – 30, минимум -20:

Enhanced full rate (EFR) - 30
Full rate - 21
Half rate (HR) - 17

Интересно, что в Тверской области качество связи у всех трёх операторов практически одинаково и находиться в границах Excellent – превосходно (см. легенду). В отношении «МегаФона» это тоже так, применительно к тем участкам, где есть сигнал сети. Можно сделать вывод, что на участках, где уже обеспечено покрытие «МегаФона», эта сеть не уступает сетям «Би Лайн GSM» и МТС по качеству. На наш взгляд, это обуславливается не только грамотным и эффективным частотным планированием, но и тем, что в отличие от Московской области, в Тверской области компания не использует режим HR, работая только в режимах кодирования EFR и FR. Оборудование МТС в Тверской области работает в режиме FR (full rate), что обеспечивает высокое качество. «Би Лайн GSM», судя по гистограммам, использует все три вида кодирования.

Average – усреднённое значение параметров

Оператор	RxLev	RxQual	SQI
"МегаФон"	-78,27 dbm	1,01	24,83
"Би Лайн GSM"	-65,94 dbm	0,19	21,86
МТС	-64,30 dbm	0,33	20,4

Таблица статистики событий

Статистика событий	"МегаФон"	"Би Лайн GSM"	МТС
Call setup - число совершенных соединений	111	205	213
Blocked Calls - число неудавшихся соединений	1	23	14
Dropped Call – число оборванных соединений	2	3	1
Handover OK - число успешных передач соединения между сотами	14	88	54
Handover Failure - число не успешных передач соединения между сотами	0	6	2
Cell number – количество сот	32	63	49

Данные из таблицы средних значений позволяют каждому самостоятельно сравнить параметры сетей конкурирующих операторов. Если забыть о неполном покрытии трассы М10 в Тверской области, то неплохо выглядит «МегаФон». Если говорить об отдельных параметрах, то компания оказалась лидером по SQI и минимуму неудавшихся соединений, причем с заметным отрывом.

Сеть «Би Лайн» в Тверской области обеспечивает чуть лучшие параметры связи, нежели сеть МТС, незначительно превосходя ее по всем средним параметрам, которые мы измеряли, однако нельзя не отметить, что в ходе испытаний было зафиксировано наибольшее число блокировок (неудавшихся соединений) именно в сети «Би Лайн GSM». Интересно, что по числу сот в Тверской области самым расточительным выглядит также «Би Лайн GSM», поскольку МТС добился близких параметров сети с заметно меньшим числом БС. Впрочем, это можно считать хорошим заделом на будущее, учитывая продолжающийся активный прирост абонентов сети «Би Лайн GSM» в Тверской области.
