MForum.ru продолжает публикацию курса лекций, подготовленных специалистами московского представительства компании "Эрикссон". Цель этих публикаций, как и следует из названия, - дать всем желающим и интересующимся базовые знания о некоторых из дополнительных услуг в сетях GSM, рассказать о существующем положении с этими услугами в мире, о перспективах развития этих услуг и самих сетей GSM.
Кроме того, по договоренности с компанией Эрикссон, мы будем собирать вопросы к автору курса лекций - Вячеславу Ерохину, старшему менеджеру по развитию бизнеса "Эрикссон Корпорация АО", ответы которого на ваши вопросы также планируется опубликовать в цикле лекций. Для того, чтобы задать вопрос, просим пользоваться формой под статьей. Обсужать темы, затронутые в лекции, можно, как обычно, в форуме под статьей.
Отправляемся в путь!
Сотовая связь, это, как известно, вокзал для двоих - для оператора и абонента. "Средства доставки" - это только половина дела, нужны еще и услуги. В нашем курсе лекций мы более или менее подробно остановимся на всех составляющих нашего "состава".
GPRS, вперед лети!

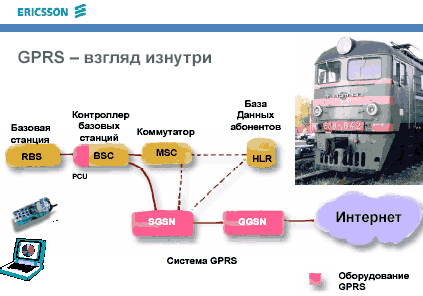

Устройство системы GPRS на "верхнем уровне" достаточно просто. К существующему сетевому оборудованию GSM, добавляется несколько модулей, показанных на схеме розовым цветом. Это PCU, SGSN и GGSN.
Это, безусловно, требует от владельца сети определенных инвестиций, хотя и не слишком больших. Как показывает европейская практика, возврат инвестиций в GPRS в ряде случаев происходит менее, чем за 2 года.
GPRS был создан прежде всего для того, чтобы повысить скорость передачи данных в сетях GSM, первоначально предоставлявших эту возможность лишь в коммутируемом режиме (CSD). Тем не менее и сегодня GPRS не в состоянии удовлетворить все потребности абонентов, прежде всего, из-за низкой и негарантированной скорости.
Скорость передачи данных при работе GPRS зависит от нескольких составляющих:

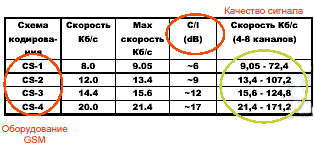

1. Скорости передачи данных в одном временном интервале (таймслоте) в радиотракте, или схемы кодирования. Их четыре: CS1-CS4. Самая большая скорость достигается при работе с CS4 - 21.4 кбит/с. На большинстве сетей используются две схемы кодирования: CS1 и CS2. Часто это происходит потому, что далеко не все базовые станции поддерживают схему кодирования CS3-CS4, старое оборудование такой возможностью не обладает.
2. Количества временных интервалов, которые могут быть выделены для одного абонента. Этот параметр зависит от оборудования, в частности, оборудование Ericsson позволяет выделять до 8 интервалов.

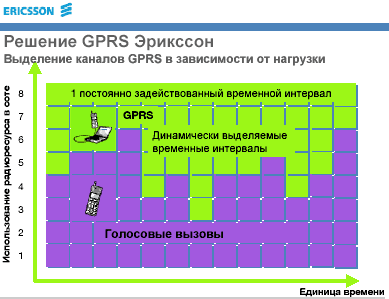

3. Количества временных интервалов, которые в данный момент доступны для пользования. Этот параметр зависит от загрузки сети, и его трудно спрогнозировать. Оборудование Ericsson позволяет динамически выделять каналы GPRS в зависимости от нагрузки.

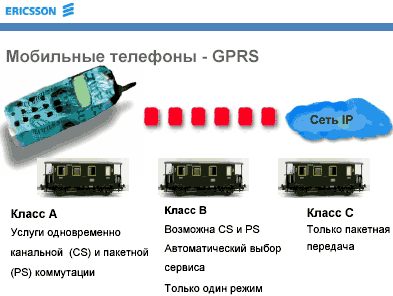

(Отметим, что телефонов класса А никто не выпускает. Класс С представлен сотовыми модемами GPRS-PCMCI).
4. Количества временных интервалов, которые может поддерживать телефон для загрузки информации или класса телефона. В настоящий момент самые современные из выпускаемых моделей имеют класс 10, или режим работы 4+2, т.е. максимально 4 таймслота на загрузку.
Тем не менее, спецификация GSM предусматривает для GSM-телефонов классы вплоть до 29, смотрите таблицу ниже:
Класс телефона | DL (к телефону) |
UL (от телефона) | TS max |
1 | 1 | 1 | 2 |
2 | 2 | 1 | 3 |
3 | 2 | 2 | 3 |
4 | 3 | 1 | 4 |
5 | 2 | 2 | 4 |
6 | 3 | 2 | 4 |
7 | 3 | 3 | 5 |
8 | 4 | 1 | 5 |
9 | 3 | 2 | 5 |
10 | 4 | 2 | 5 |
11 | 4 | 3 | 5 |
12 | 4 | 4 | 5 |
13 | 3 | 3 | любое |
14 | 4 | 4 | любое |
15 | 5 | 5 | любое |
16 | 6 | 6 | любое |
17 | 7 | 7 | любое |
18 | 8 | 8 | любое |
19 | 6 | 2 | любое |
20 | 6 | 3 | любое |
21 | 6 | 4 | любое |
22 | 6 | 4 | любое |
23 | 6 | 6 | любое |
24 | 8 | 2 | любое |
25 | 8 | 3 | любое |
26 | 8 | 4 | любое |
27 | 8 | 4 | любое |
28 | 8 | 6 | любое |
29 | 8 | 8 | любое |
Какая же скорость может быть обеспечена GPRS?
Таким образом, в лучшем случае, при полностью свободной сети и при внедренной схеме кодирования CS4, можно теоретически получить скорость 4*21.4=85.6 кбит/c, где 4 - максимальное число таймслотов, которые способен поддержать телефон, а 21,4 кбит/c - максимальная скорость в одном таймслоте.
В реальных условиях в сети далеко не всегда можно получить в свое пользование все 4 слота, к тому же не во всех сетях (и не во всех сотах) внедрена CS4, не все модели телефонов поддерживают до 4 слотов - поэтому и скорости на практике оказываютя ниже.
Пример: телефон SonyEricsson T68i: 3DL+1UL, следовательно теоретическая максимальная скорость, которую он может обеспечить в сети GSM с поддержкой GPRS (CS4), если сота не загружена голосовыми вызовами и абонент находится буквально "под антенной", может достигать 13.4*3=40.2 кбит/c. В реальных условиях скорость оказывается заметно ниже.

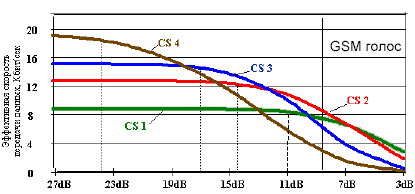

Еще одна причина того, что на практике максимальные скорости оказываются практически недостижимыми, состоит в том, что по мере удаления от антенны базовой станции, падает качество радиопокрытия.
В то же время, следует отметить, что в ситуации, когда голосовая связь оказывается невозможной, передача данных в пакетном режиме может еще быть возможной.
MForum-ТВ:
3,6
Мб, скачать
mp4-плеер
Так что, чтобы ответить, какая же скорость может быть доступной для обладателя телефона с поддержкой GPRS, следует принимать во внимание все возможные ограничения.
Пример: есть телефон P900 с поддержкой 4+1 и CS1-CS4. На сети оператора включены все схемы кодирования CS1-CS4. Сеть обладает свободными каналами для передачи данных.
Прямо под базовой станцией: 21.4 кбит/c * 4 TS = 85.6 Кбит/c
Чуть дальше от базовой станции: 13.4 кбит/c * 4 TS = 53.6 Кбит/c
Если свободных каналов не хватает: 13.4 кбит/c * 2TS = 26.8 Кбит/c
Кроме перечисленных причин и настроек, а также особенностей используемого телефона, на конечную скорость передачи влияет еще ряд причин.
MForum-ТВ:
4,8 Мб, скачать mp4-плеер
© Вячеслав Ерохин,
старший менеджер по развитию бизнеса "Эрикссон Корпорация АО"
© Запись и подготовка к печати
Алексей Бойко, "Мобильный форум"
Также по теме: Лекция 1, Лекция 2
Свои вопросы Вячеславу Ерохину посетители MForum.ru могут задавать прямо с этой страницы, для этого достаточно сформулировать свой вопрос, представиться и нажать кнопку "Ввод" в форме ниже.
Вопросы принимаются до пятницы 25 марта (включительно).
