LTE Russia & CIS 2009. Материалы конференции

"Международный бизнес-форум "Эволюция сетей мобильной связи LTE Russia & CIS 2009"
Москва, 2009, 26-27 мая

Организатор: ComNews Conferences, ComNews Group
Подготовка материалов к публикации: MForum.ru

Презентация:

Ильдар Хисматуллин, менеджер по развитию бизнеса отделения беспроводных сетей Alcatel-Lucent
Ildar Hismatullin, business development manager of wireless network branch Alcatel-Lucent

"Перспективы технологии LTE. Опыт компании Alcatel-Lucent"
Perspectives of LTE technology. Alcatel-Lucent experience.



Аудиозапись выступления

23 минуты, 18,8 Мбайт

Презентация, в формате Adobe Acrobat, .pdf, раскрывающиеся слайды которой представлены ниже

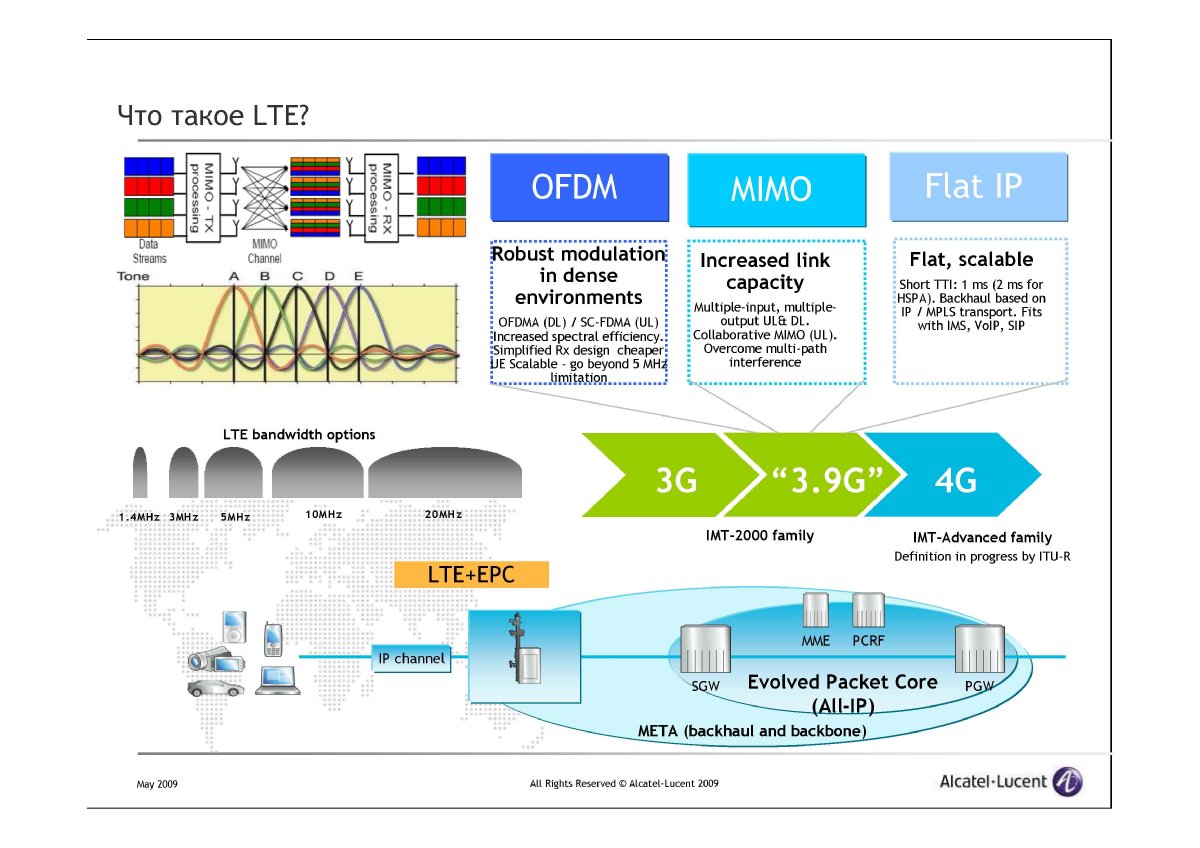

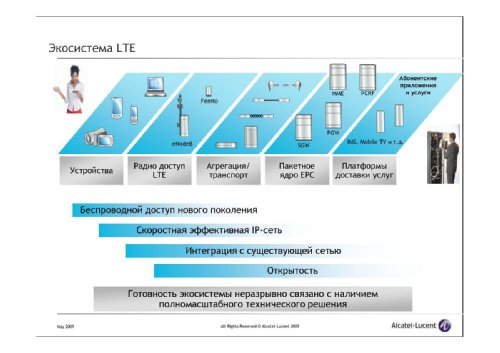

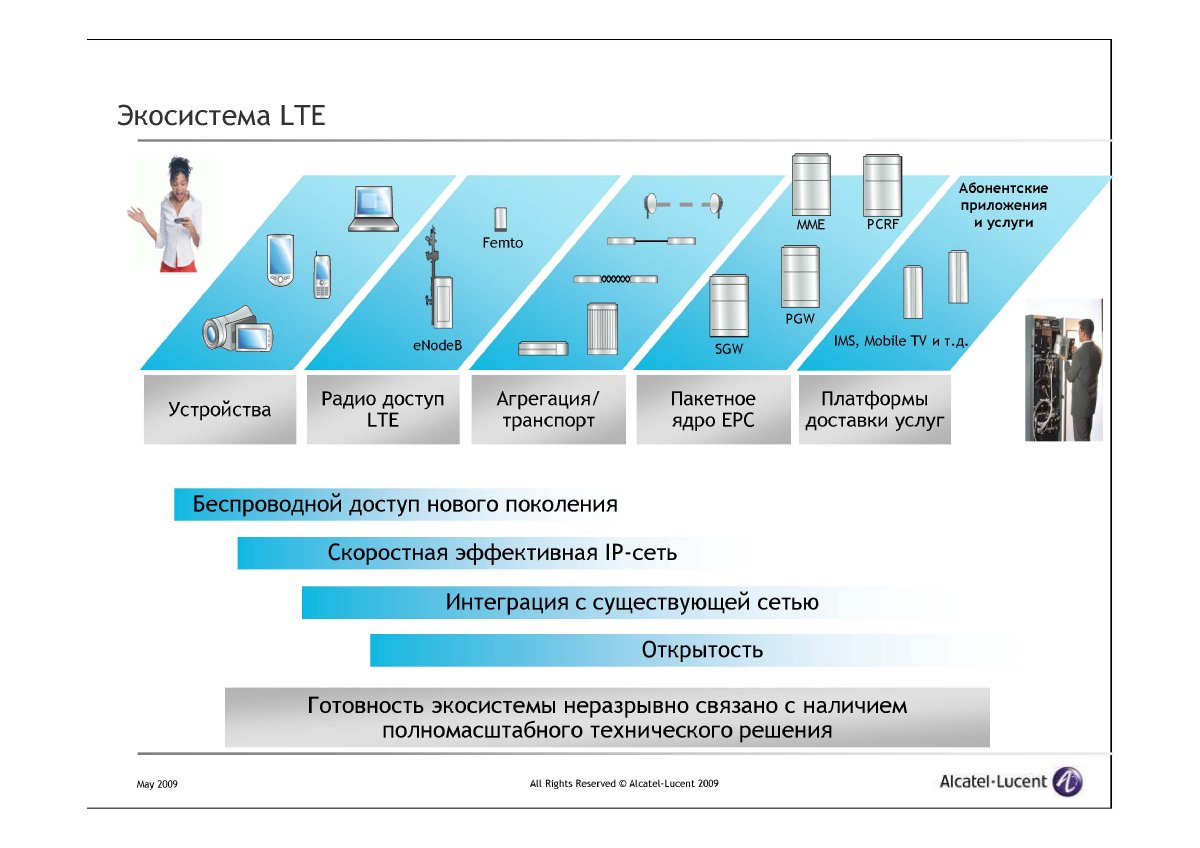

Итак, прежде всего, это система LTE, о которой уже сегодня говорили не раз сегодня, включающая в себя все этапы сети, так называемой end-to-end архитектуры, подразумевающей, что устройства не зависят от сегодняшней ситуации на рынке. Что касается других составляющих экосистемы:  радиодоступа, агрегации, пакеты и другие платформы, все это находится под контролем оператора и оператор планирует переход на новую технологию LTE, предполагая, что эти части его сети подвергнутся изменениям.

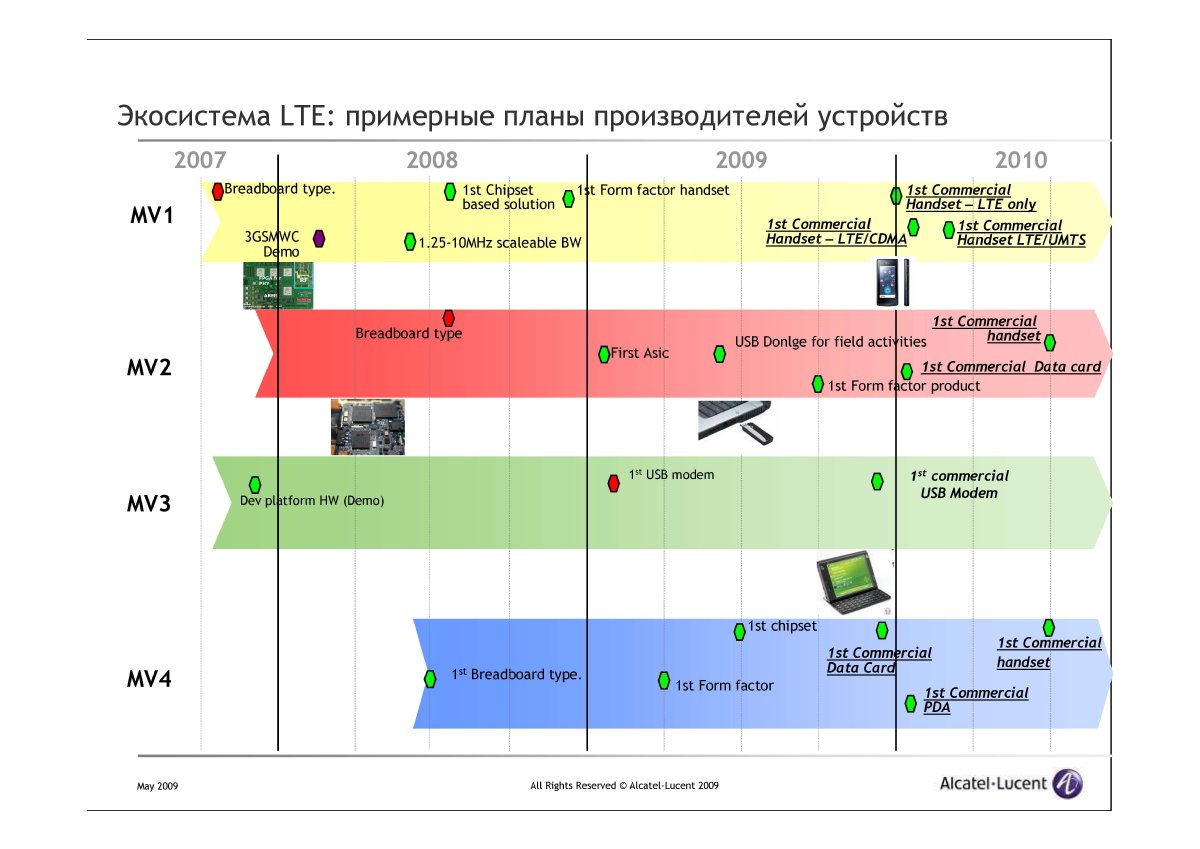

Я предполагал остановиться на этом слайде, который показывает, что абонентские устройства ожидаются в коммерческом доступе еще до конца 2009 года.

Теперь самое интересное - это то, как операторы будут развертывать свои сети LTE.

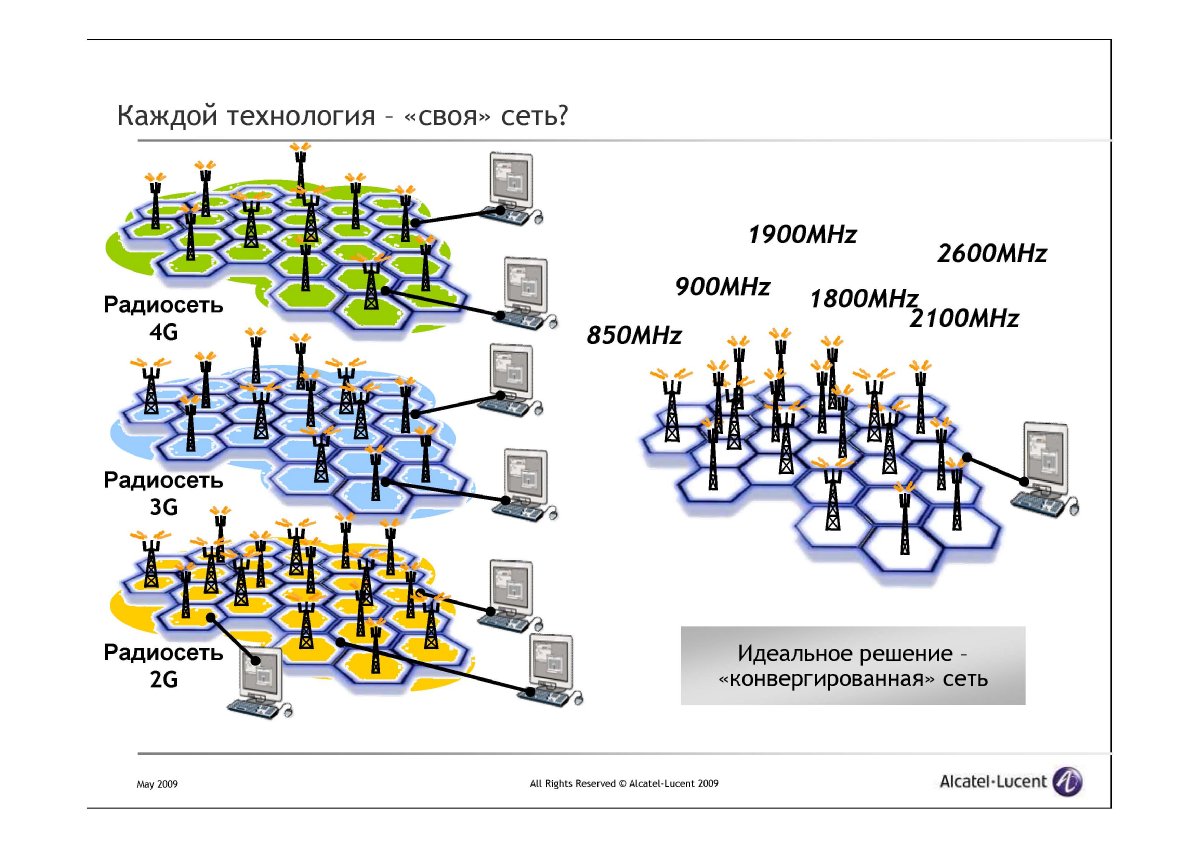

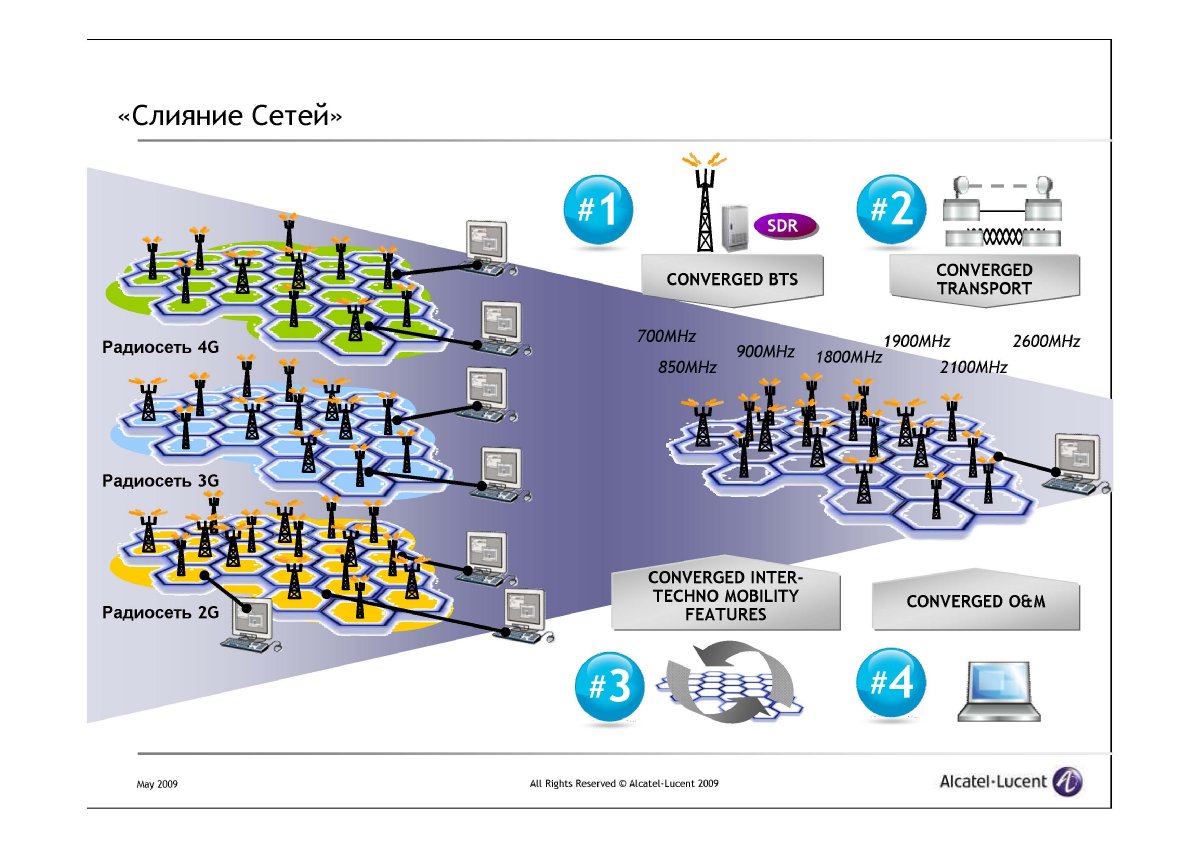

Сейчас существуют сети 2G и 3G. Представим себе, что сейчас появляется сеть нового поколения и операторы сталкиваются с проблемами. Прежде всего, это управляемость сети. Идеальным решением, возможно, является такая сеть, которая управляется оператором, как единая сеть. Что нужно для этого сделать? В общем-то, простые вещи.
Заботиться о том, чтобы радиодоступ, базовые станции поддерживали все технологии доступа. Заботиться о том, чтобы транспортная сеть была готова с точки зрения пропускной способности. Подумать о том, чтобы между существующими сетями был возможен плавный хендовер без прерывания сервисов.  И, конечно, с точки зрения управления сети, это интегрированная операционная система управления и эксплуатации. Первые шаги в этом направлении уже сделаны поставщиками сетевого оборудования - кабинеты, мультистандартные стойки и другое оборудование появилось не вчера.

Следующим этапом, это интересное, появится софтверное радио или мультистандартные, мультидиапазонные устройства. Чтобы сэкономить время, постараюсь показать это на практических примерах.

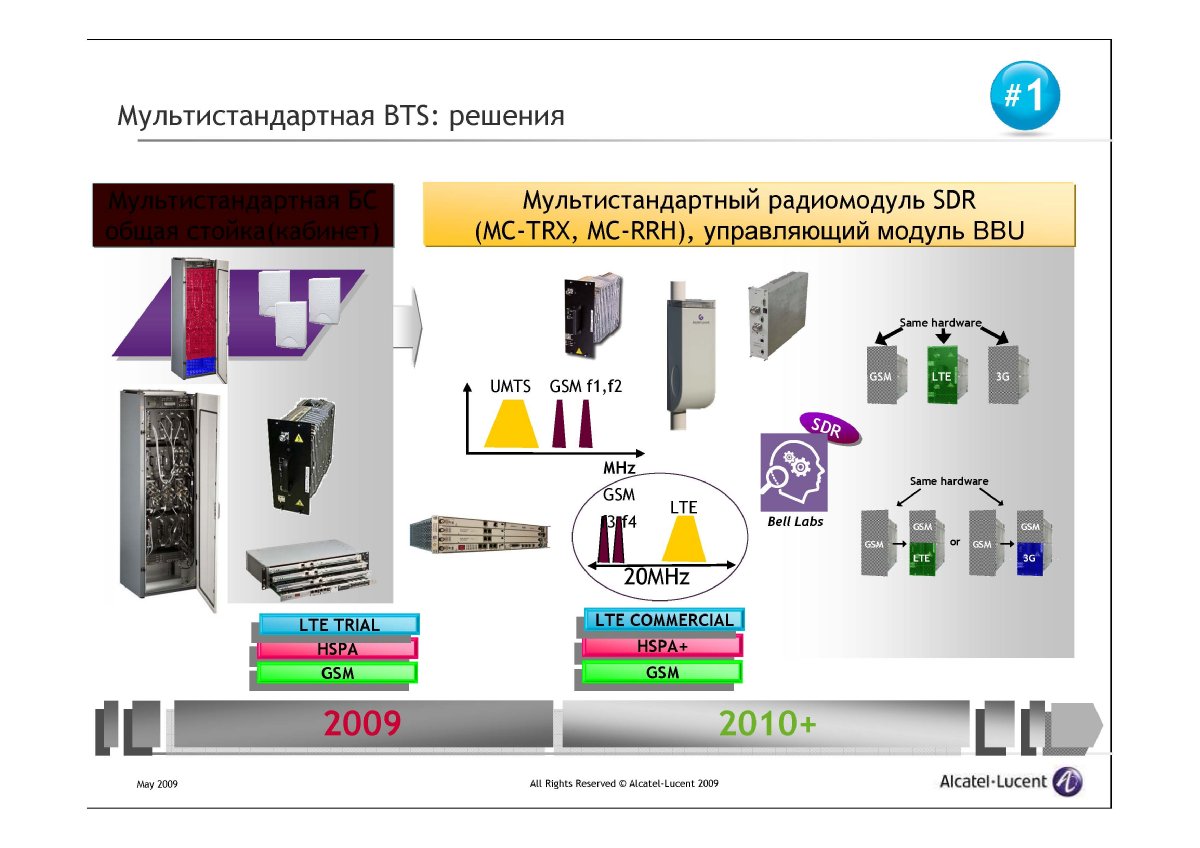

Оператору придется поставить базовую станцию и управляющий модуль, так называемые "мозги" который сможет терминировать трафик от контроллера и обеспечивать управление радиомодулями. Этот продукт уже есть на рынке, он коммерческий. И я не буду заострять внимание на том, что у нас есть в портфолио, я просто хочу сказать, что LTE - это не послезавтрашний продукт, это продукт, который уже существует, который можно посмотреть.

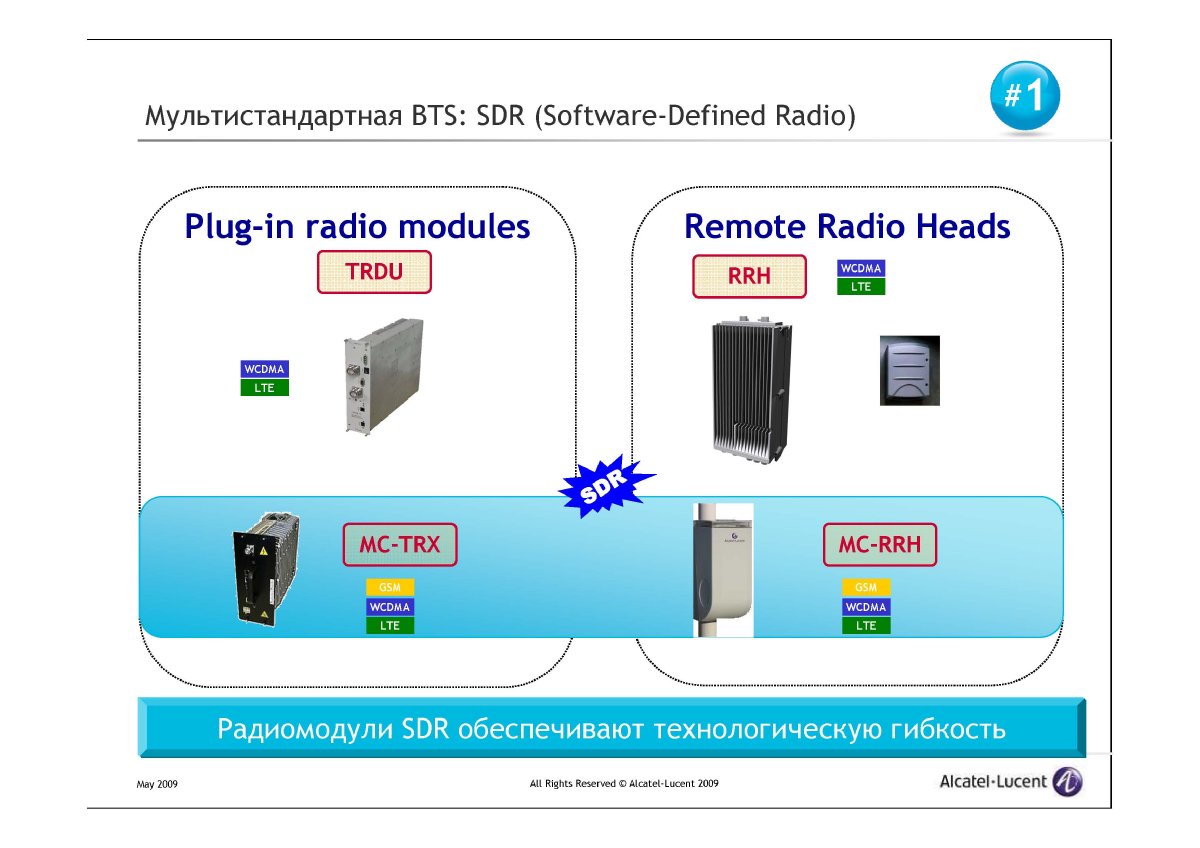

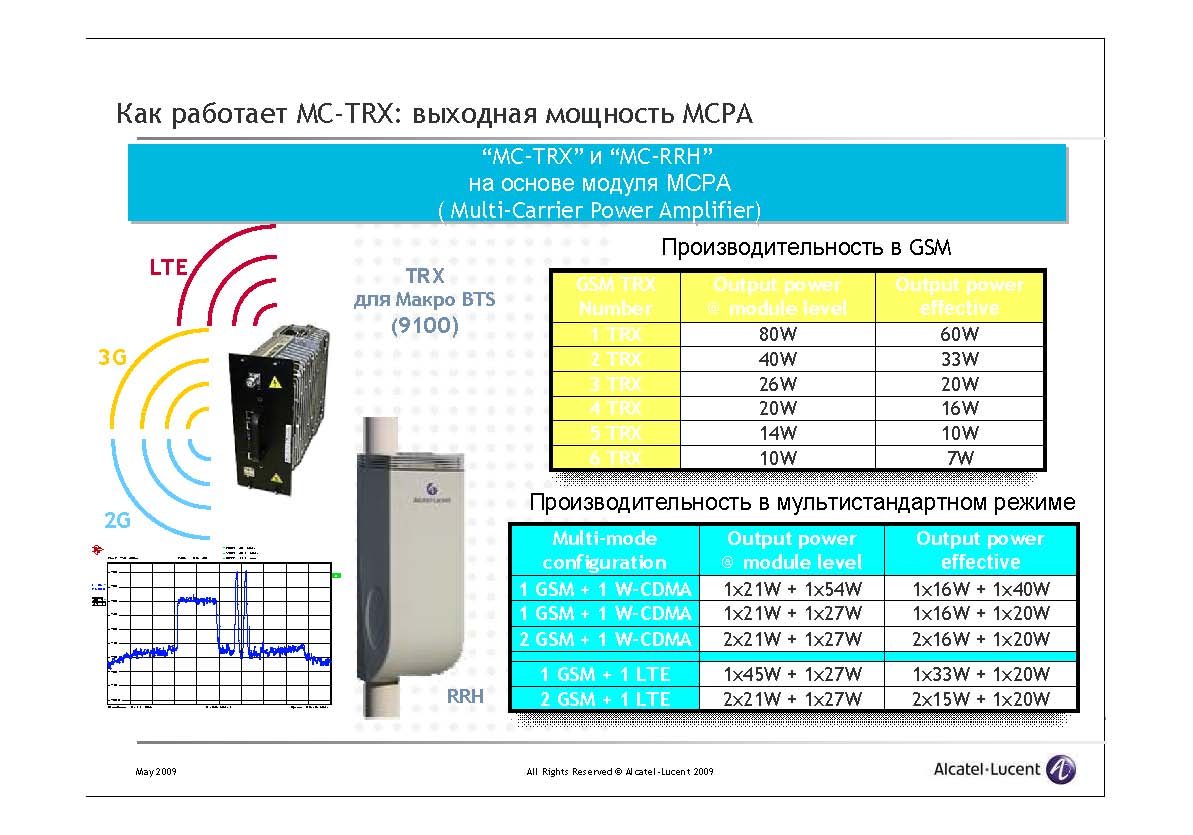

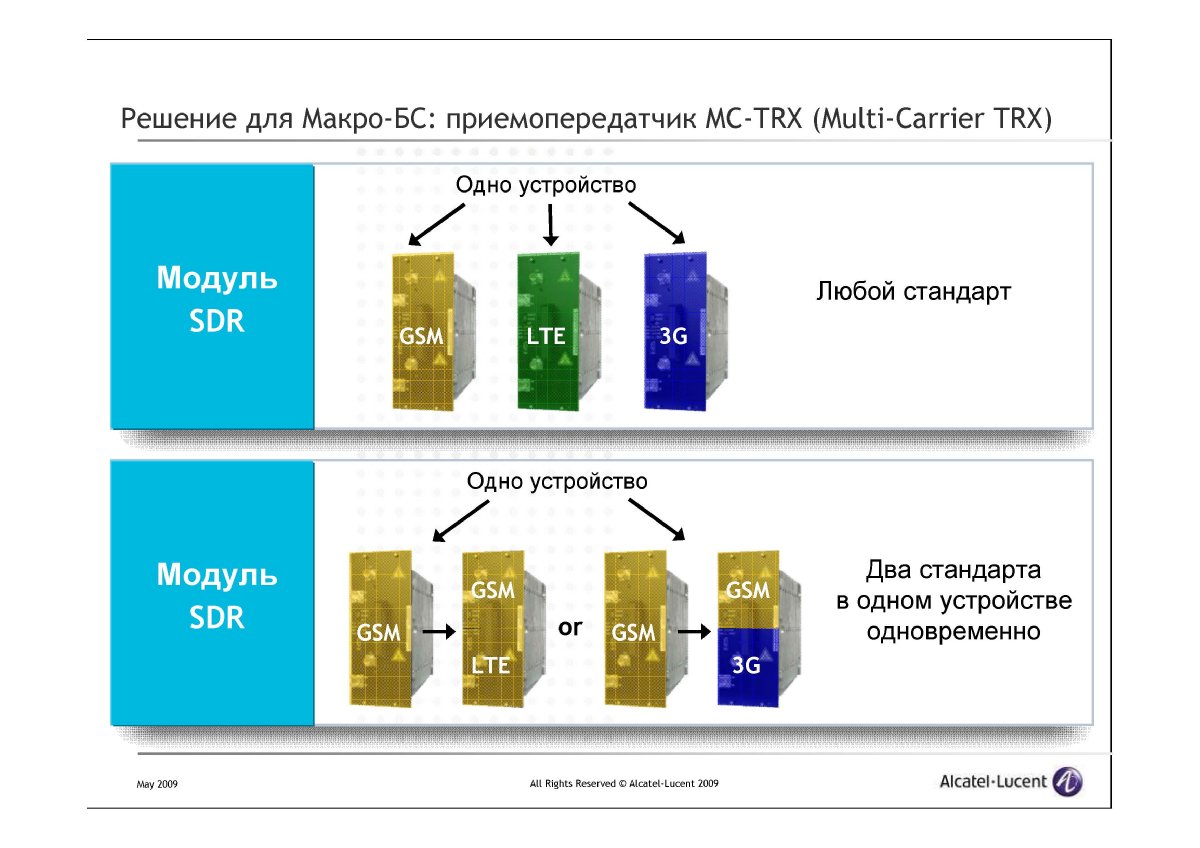

Софтверное радио - это устройство, которое позволяет работать одновременно с несколькими стандартами, с несколькими технологиями передачи по радиоинтерфейсу.  В частности, для макро-BTS, это стандартный трансивер, для выносных "радиоголов", так называемый, RRH-модуль.

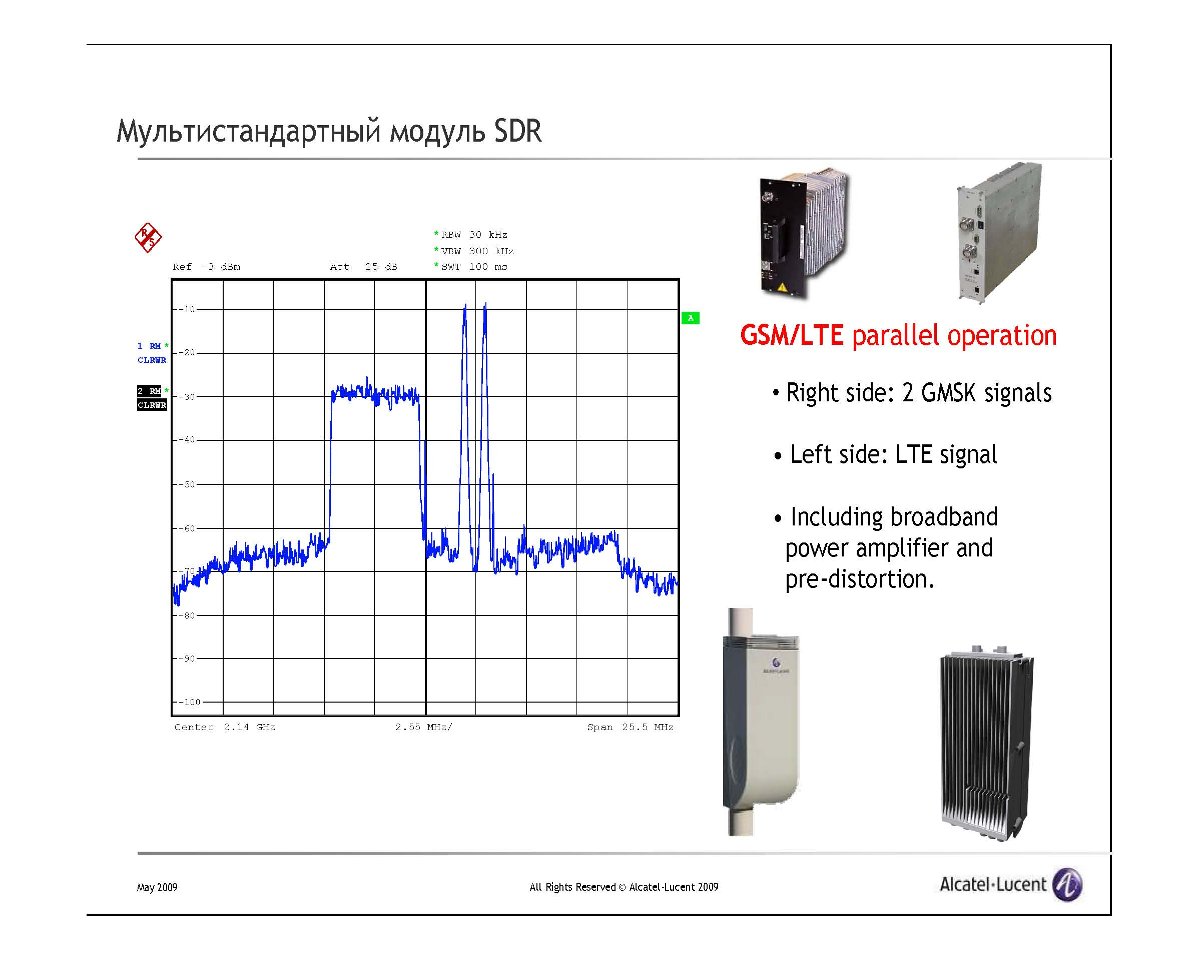

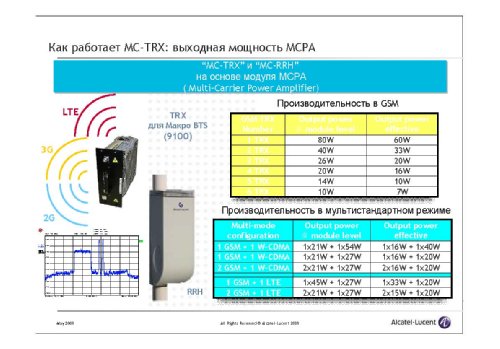

Этот слайд, возможно, слишком технический, но на нем наглядно показано, как могут работать передатчики с двумя различными стандартами одновременно и очень гибко работать с выходной мощностью. Соответственно, вы получаете в соте одновременную работу GSM и LTE. Это очень важно для многих операторов, которые не получили лицензию 3G и планируют переход сразу к 4G

Наиболее простой сценарий, это когда оператор собирается развернуть сеть в новом регионе или полностью заменить старые существующие базовые станции. Тогда в базовые станции устанавливаются мультистандарные приемопередатчики. Он их программирует с теми запросами, которые существуют. Управляющий модуль находится внизу, он занимает очень мало места.  К сожалению, это идеальный случай.

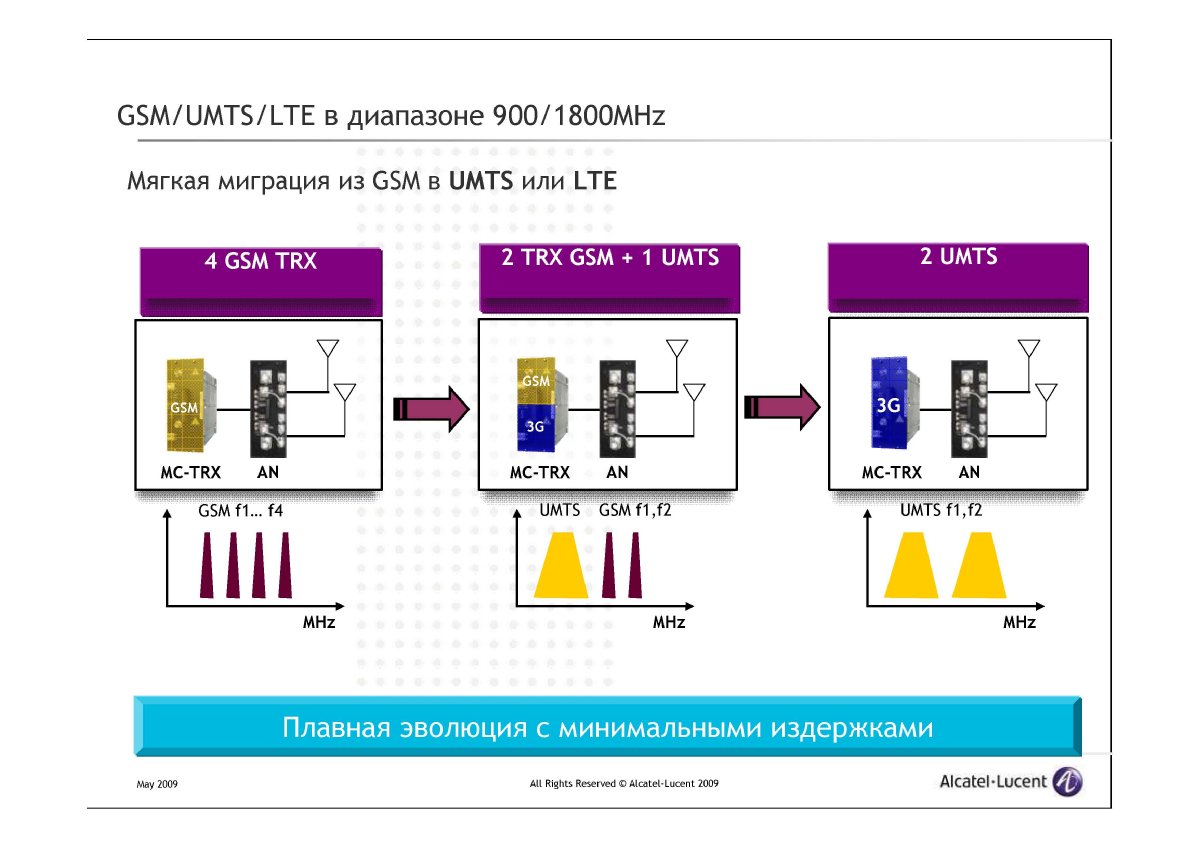

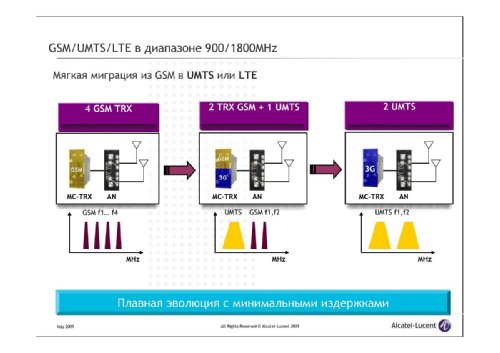

Кстати, вот схема, с точки зрения сигнала, когда данный передатчик работает, скажем, с четырьмя несущими GSM, затем появляется широкополосная составляющая UMTS и так далее.

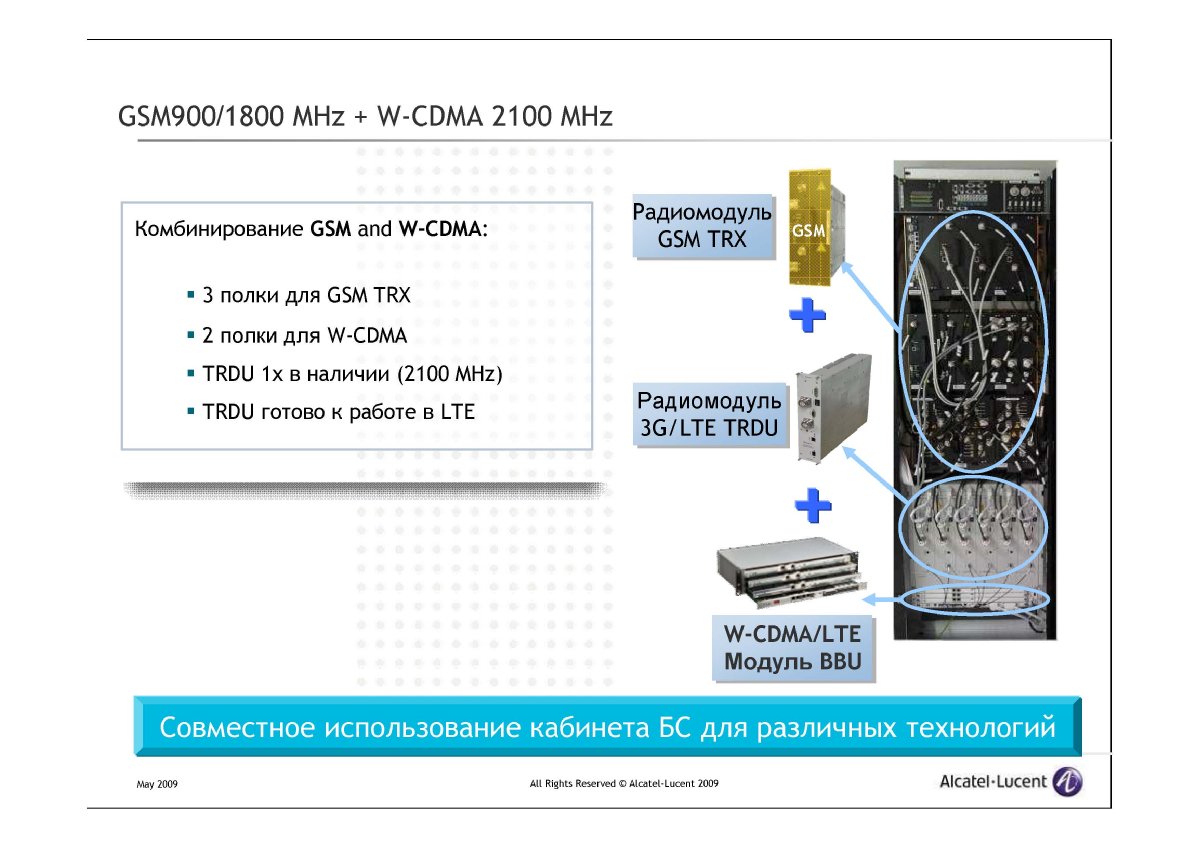

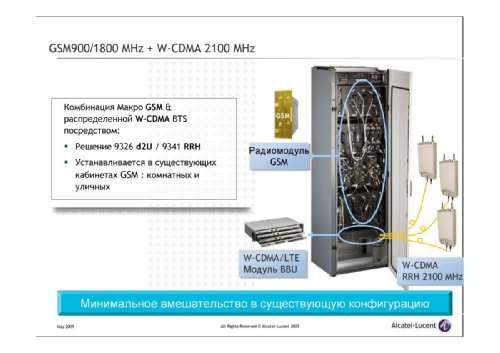

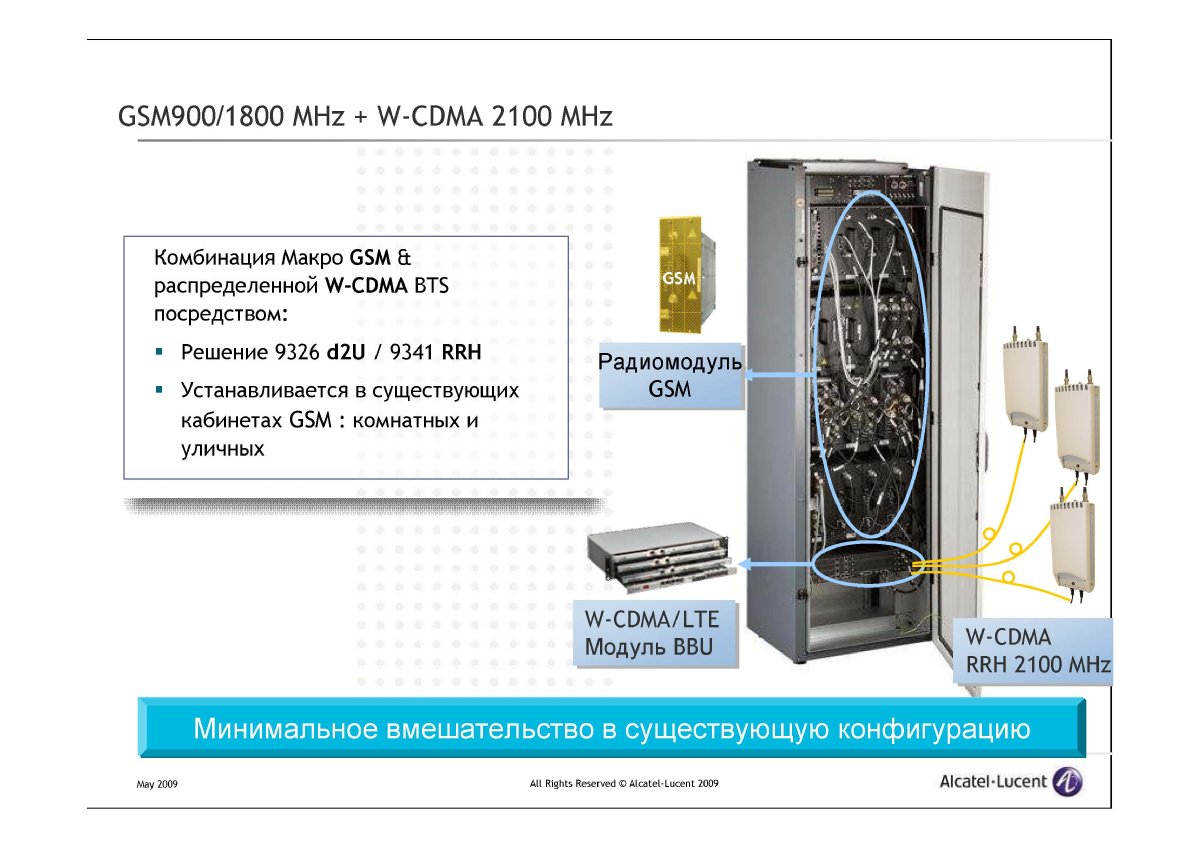

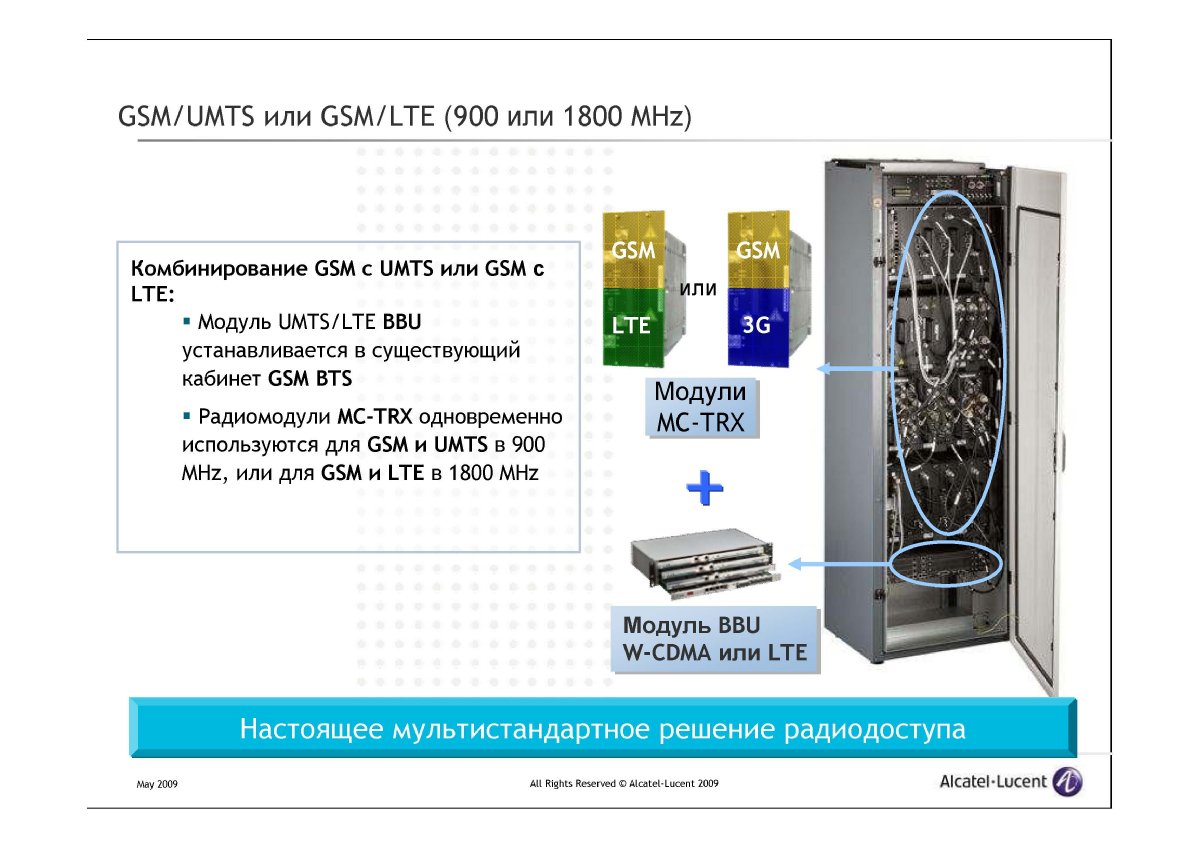

В реальности, у оператора уже стоит базовая станция и в ней уже стоят передатчики GSM. Что делать оператору в такой ситуации? Ему следует добавить мультистандартное устройство, которое будет работать в том диапазоне и с той технологией, которая требуется оператору. В нашем примере - это, одновременно, UMTS и LTE. Управляющее устройство опять же здесь, внизу.

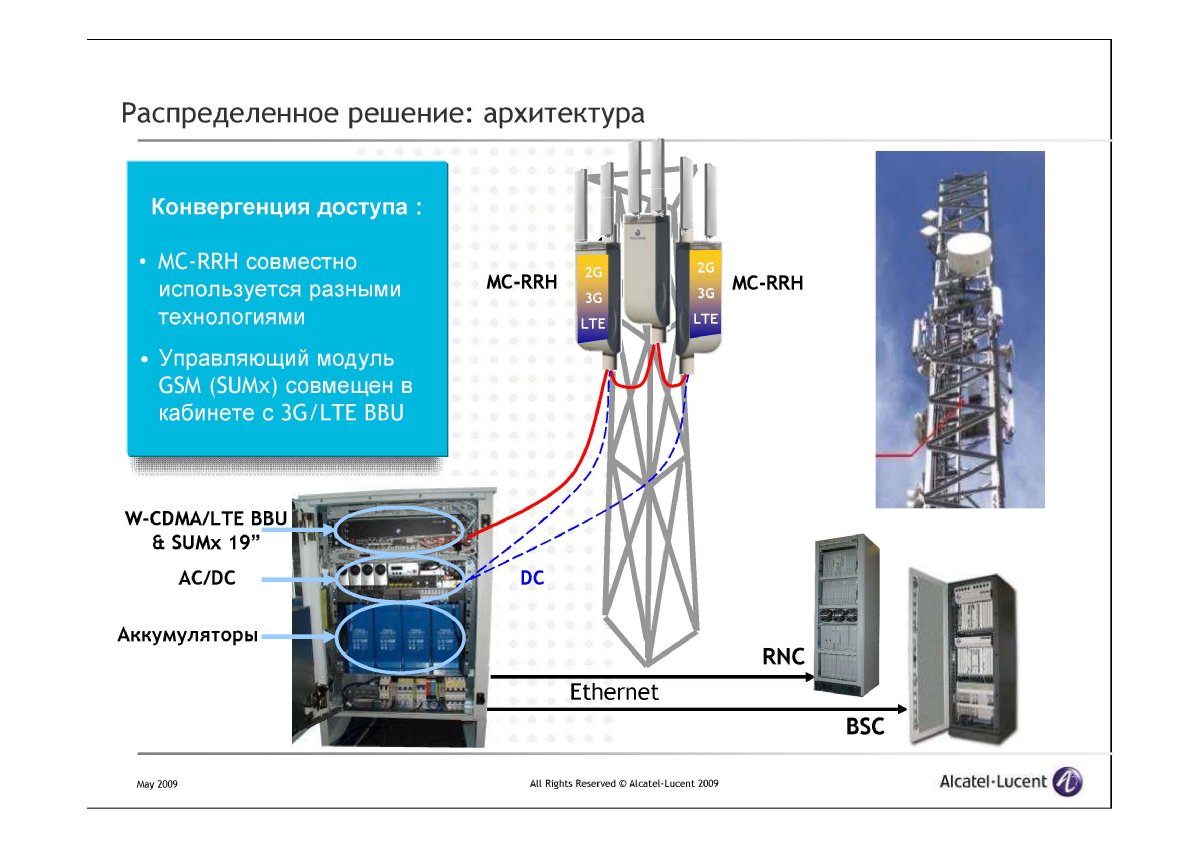

Другой вариант - стойка набита уже практически "до отказа" и оператор не хочет уменьшать число GSM-ных модулей или переходить на новое поколение GSM-модулей, считая это менее приоритетной задачей, нежели запуск LTE или UMTS.  В такой ситуации ставится управляющий модуль и выносные головы, соединенные оптикой.

Следующий вариант - наиболее кардинальный. Вообще не используется классическая схема с передатчиками, используются только выносные головы. Соответственно, ставится управляющий модуль, работающий со всеми стандартами, и оптическими кабелями соединяется сразу с  "головами", работающими с мультистандартными передатчиками. В таком случае у нас есть сразу второе поколение, третье, LTE, все это работает одновременно.

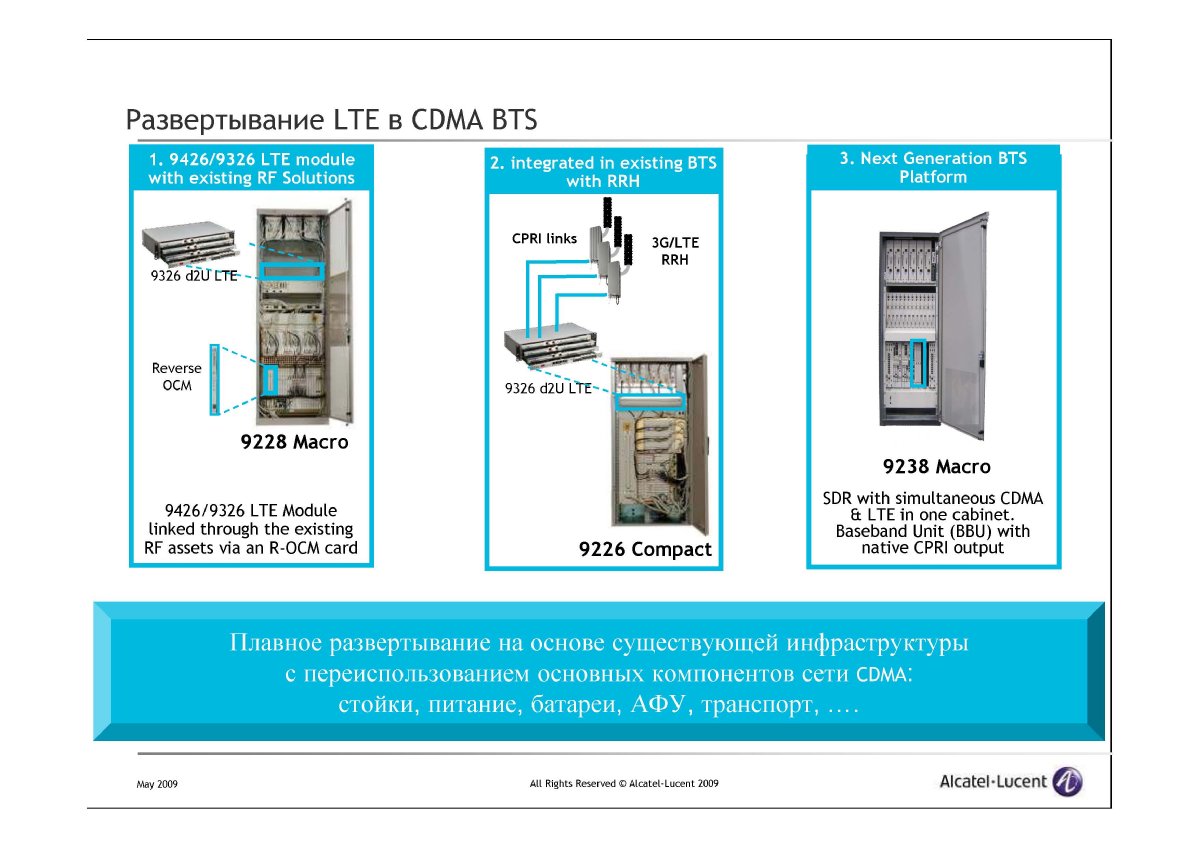

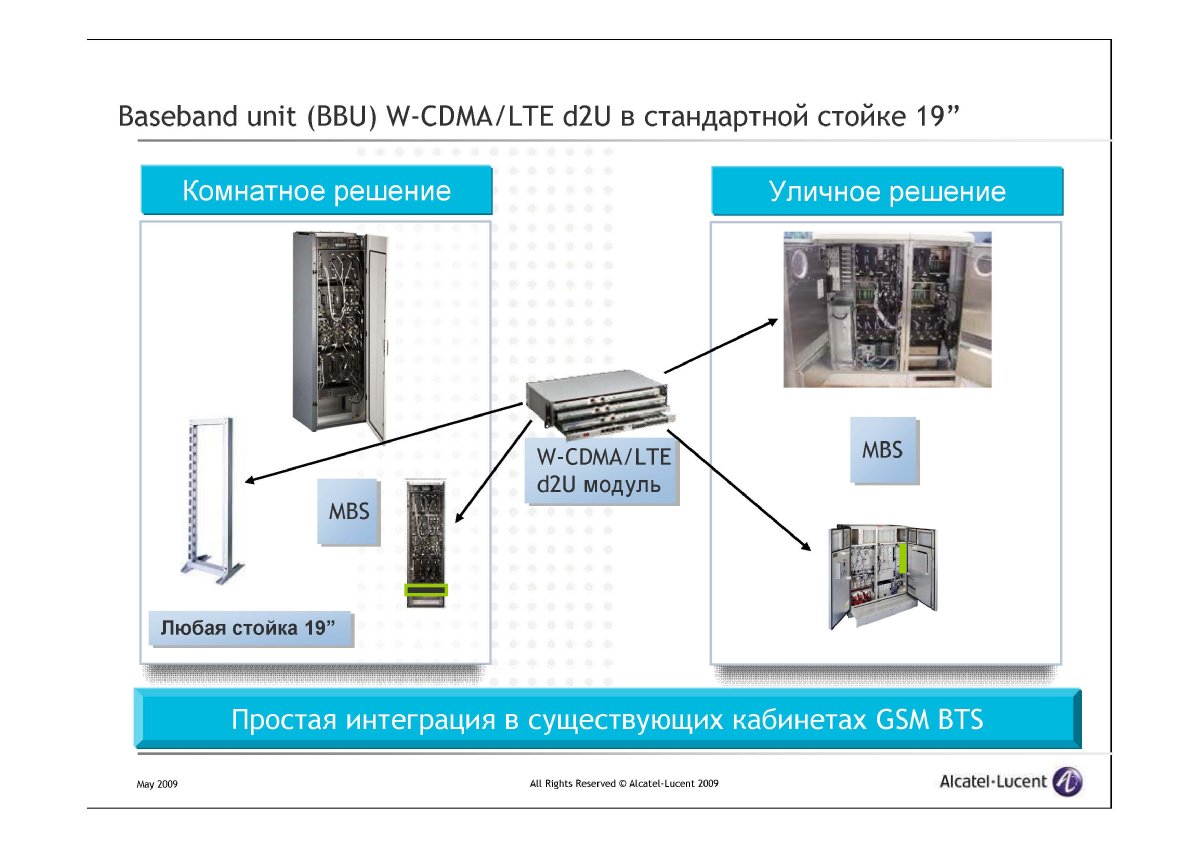

Этот слайд приведен с той целью, чтобы показать, что даже если у вас стоит оборудование не 3GPP, например, стоит оборудование CDMA, либо стоит оборудование того вендора, от работы с которым вы хотели бы отказаться. ... в стандартной стойке 19", куда вмещается управляющий модуль, что позволяет ее легко подключить, расширить сеть, перейти в другой стандарт, используя инфраструктуру предыдущего поставщика или оборудование не 3GPP.  Слайд показывает именно такую ситуацию.

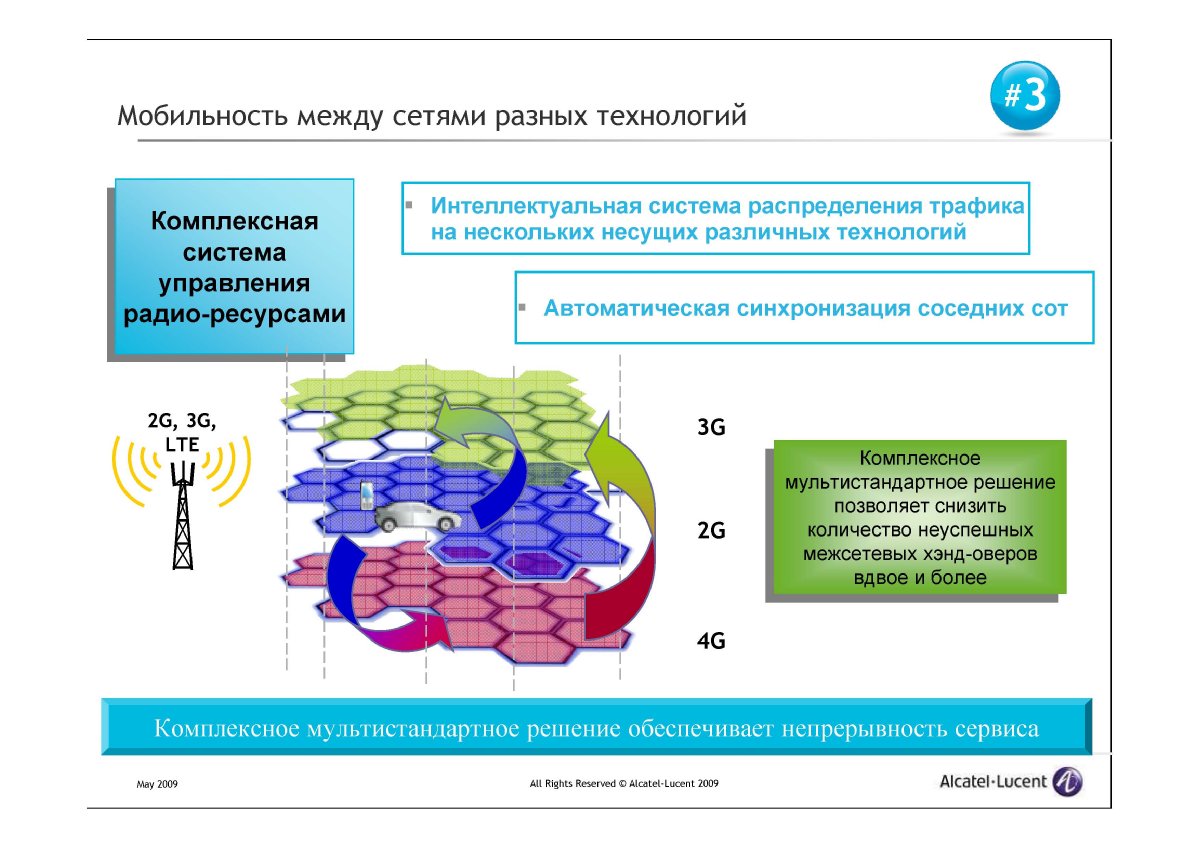

Я не буду останавливаться на этом слайде, он достаточно очевиден. Естественно, внедряя новую технологию передачи данных через радиоинтерфейс, вы понимаете, что покрытие будет не универсальным, не полным, в основном в крупных городах, в местах крупных скоплений людей, я говорю об LTE, конечно. Поэтому заранее нужно предусмотреть возможность плавного и быстрого перехода к LTE, чтобы не потерять по дороге свои услуги. Соответственно, речь идет о восприятии абонентами качества сети, возможностей данного оператора и при использовании стандартных услуг.

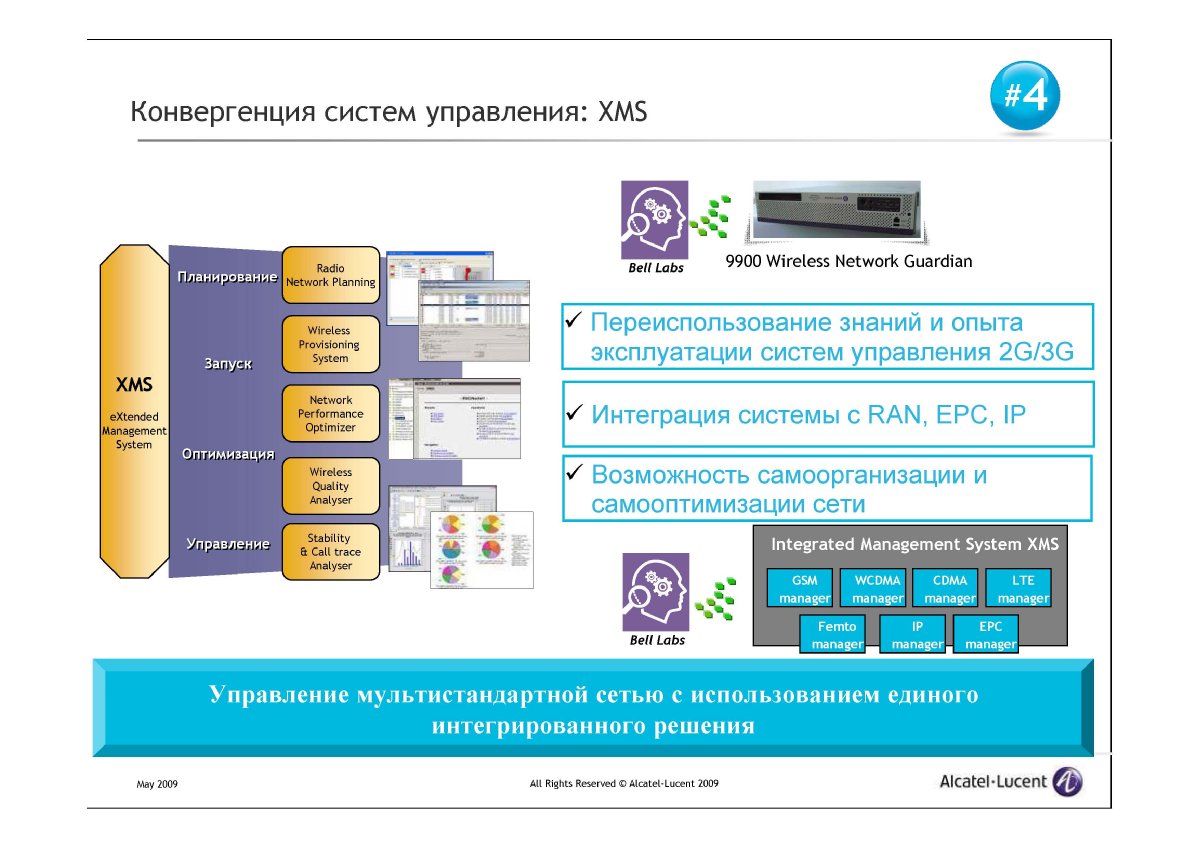

Также не буду останавливаться подробно на этом слайде, который касается систем управления.

Если у вас есть система управления работает со всеми элементами сети, то это значительно удобнее, чем иметь 5-6 систем управления различными элементами сети, для каждой из которых надо учить людей, а затем интегрировать эти системы в существующую сеть.

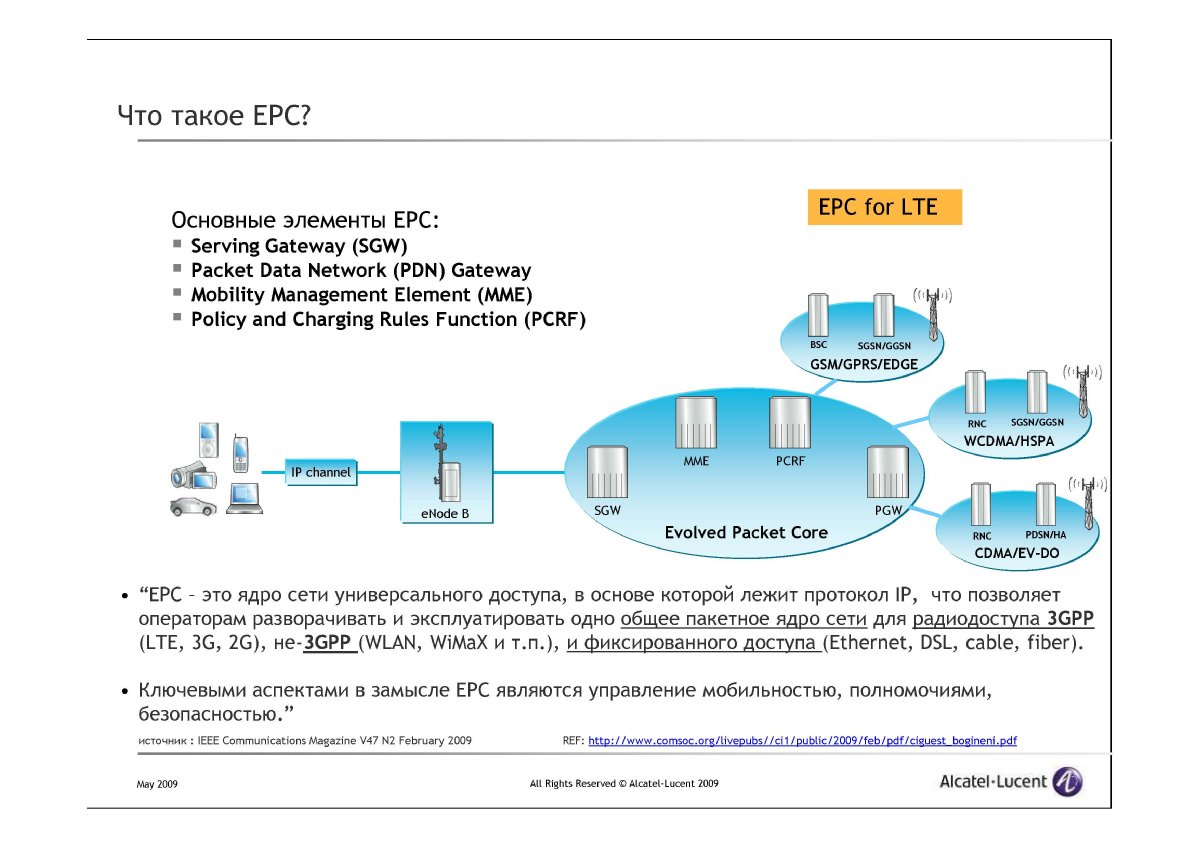

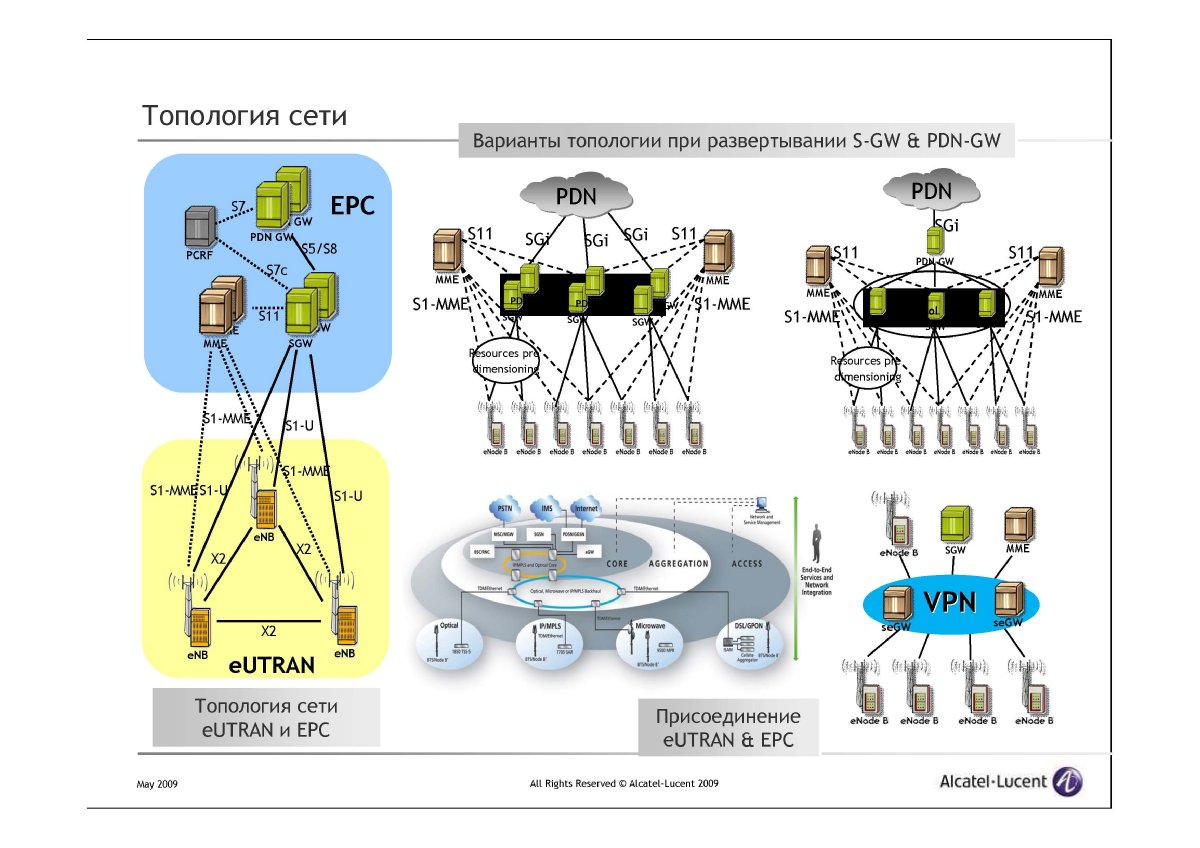

Архитектура транспортной опорной сети EPC.  Здесь возможны различные варианты, когда в сети находится один общий PDN, т.е. разнесенная сеть или один общий. Также, здесь не показано, можно использовать один большой MME. Главное, что я хотел бы подчеркнуть, говоря об этом слайде, это то, что оператор, строя свою сеть, достаточно свободен в выборе  решения. И исходит он  из соображений связности, надежности и других критериев.

Вся элементная база практически уже существует на рынке и доступна. У него должна получиться, так называемая, виртуальная сеть, к которой должны быть подключены все устройства. Здесь все очевидно и прозрачно.

Приемные испытания. Практика.

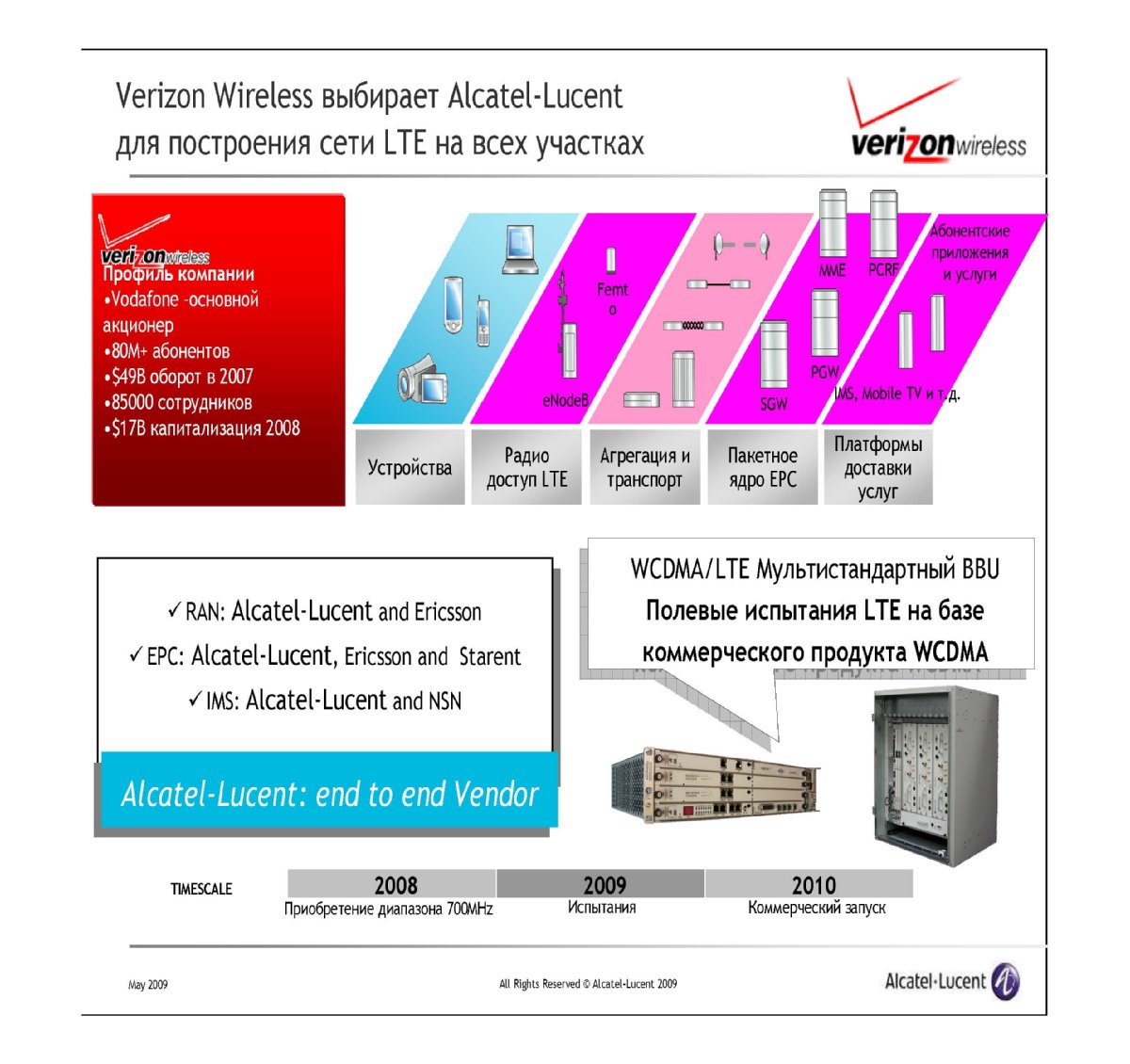

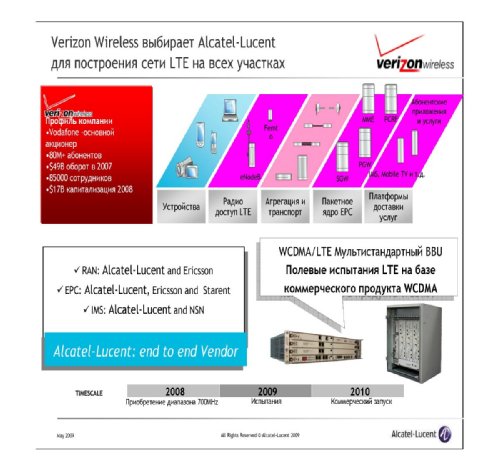

Уже говорилось о том, что Verizon Wireless уже объявила о своем движении по внедрению LTE, что уже выбраны вендоры. Здесь на рисунке представлены все эти поставщики. В радиодоступе - это Alcatel-Lucent и Ericsson, в APC - это Alcatel-Lucent, Ericsson и StarWind, и в IMS - это Alcatel-Lucent и NSN. Как отметил Леонид Коник в своем выступлении, "МегаФон" и Verizon Wireless - это очень близкие компании. Поэтому то, что тестируется компанией Verizon, будет использоваться и другими компаниями. Мы знаем, например, о политике централизованных закупок компании Vodafone. И, я специально выделил здесь определенным цветом, хотелось бы подчеркнуть, на всех участках сети, где оператор имеет контроль, Alcatel-Lucent будет присутствовать. В агрегации и транспорте мы и ранее присутствовали, поскольку Verizon работает на стандарте CDMA2000 EV-DO.

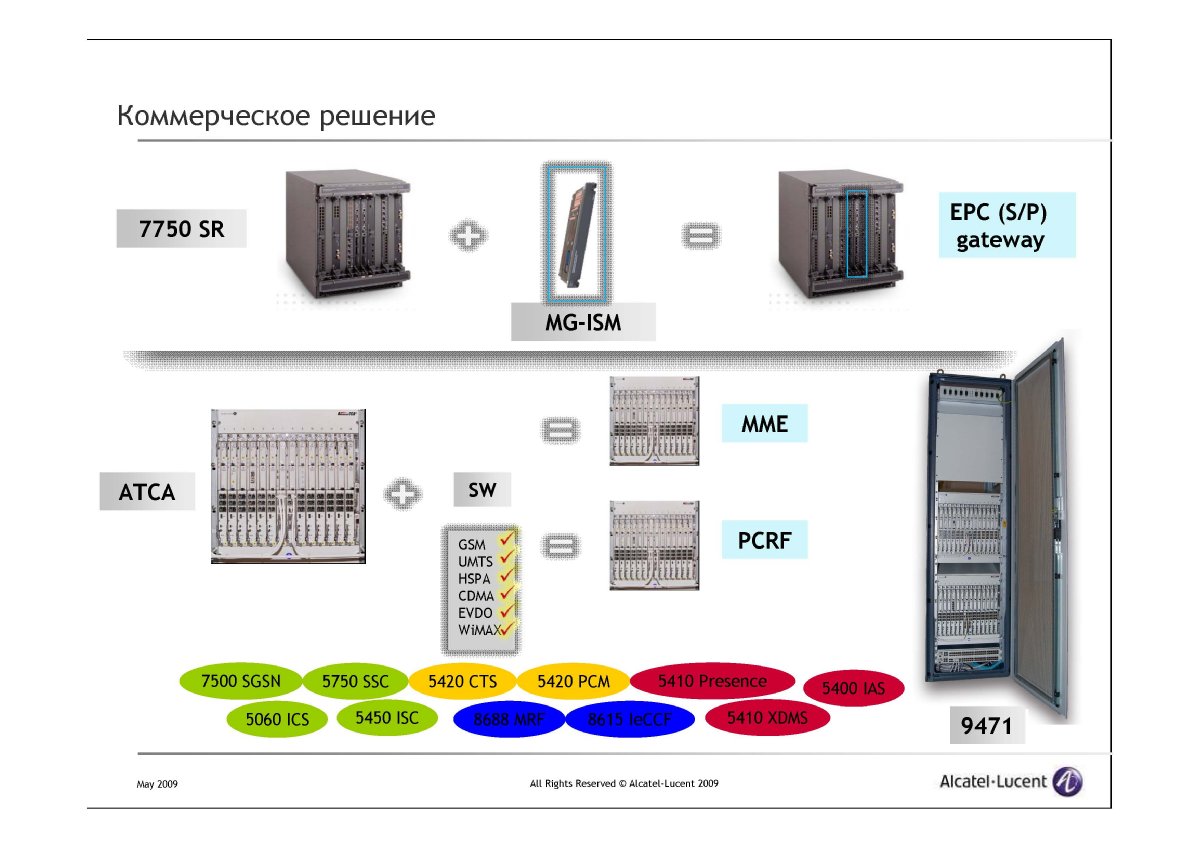

Здесь также на картинке представлен коммерческий продукт, который вы раньше уже видели на нескольких слайдах, включая и базовую станцию.

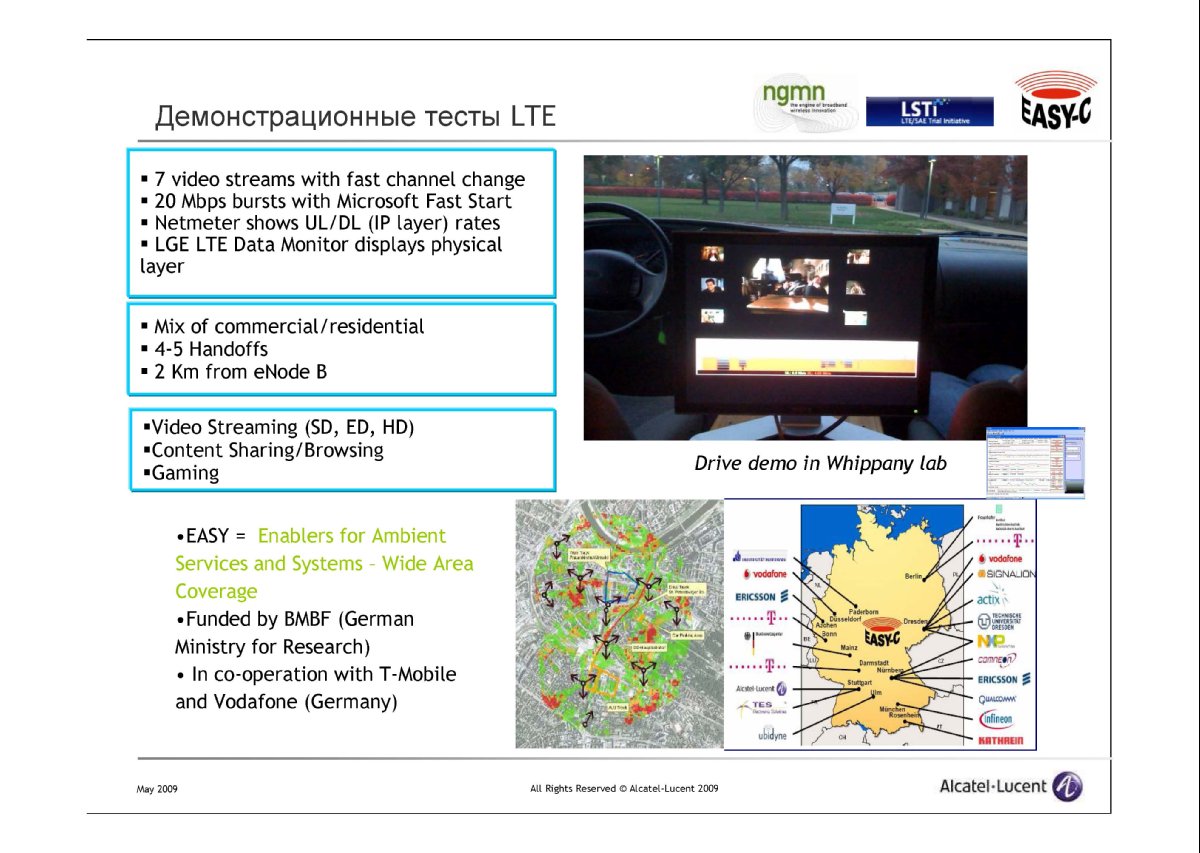

Когда проводятся полевые испытания, вы все понимаете, насколько это сложный, трудоемкий процесс. Здесь представлен "мгновенный снимок" того окружения и тех критериев, что используются при полевых испытаниях. Прежде всего, в результатах испытаний заинтересованы международные консорциумы о которых сегодня уже много говорилось. EASY - это организация, финансируемая правительством Германии, которая имеет очень тесные контакты с операторами T-Mobile и Vodafone.

Я не буду подробно останавливаться на этих параметрах, здесь все достаточно просто.  Это то, с чьей помощью тестируется LTE и на основании чего делаются выводы о применимости технологии и возможностях различных поставщиков.

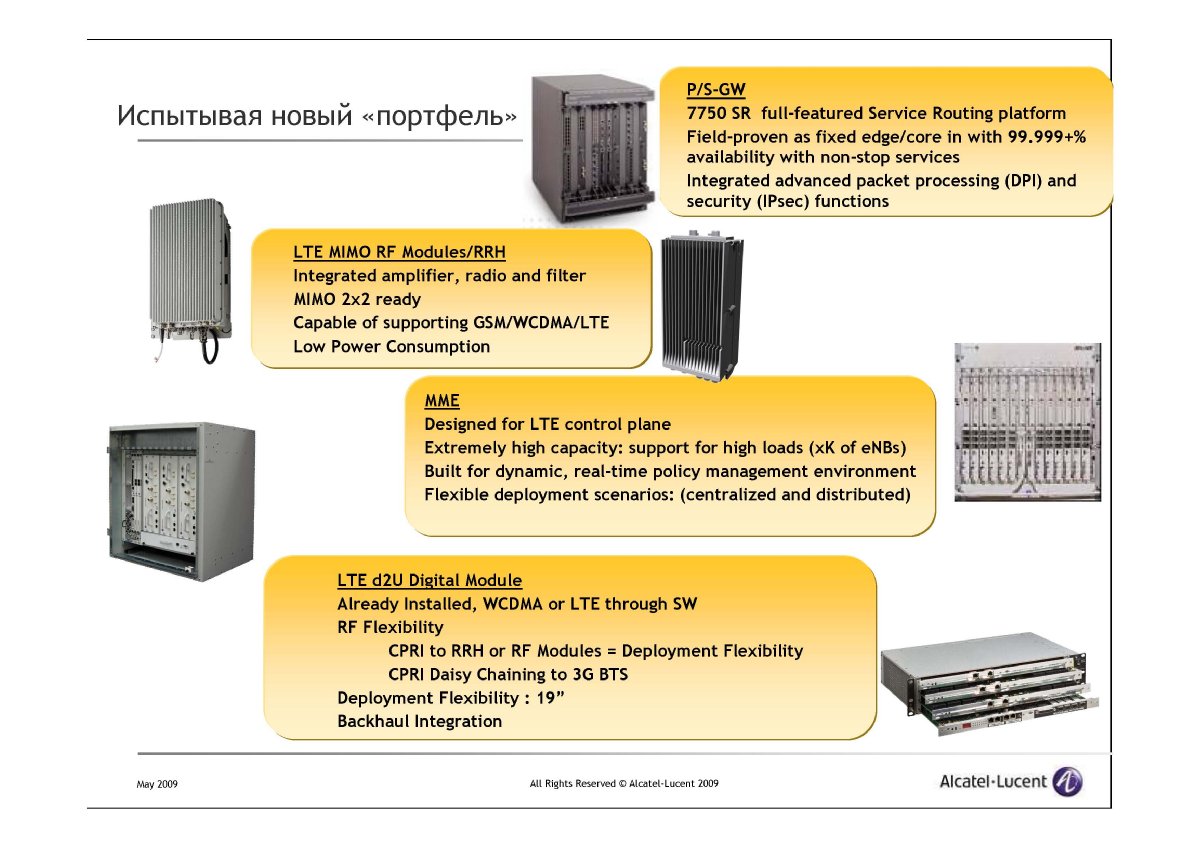

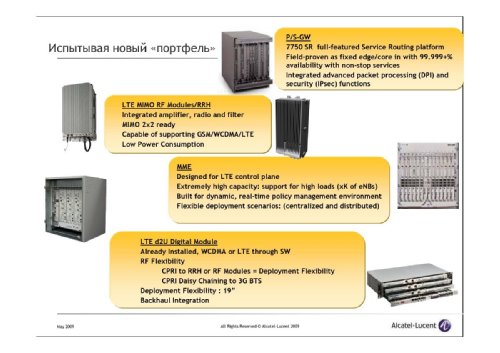

На данном слайде показано решение, которые мы тестируем совместно с Verizon в диапазоне 700 МГц - радиоголовы, платформа ATCA и решение baseband-TV. Если вас интересует подробная информация, обращайтесь ко мне или в компанию, а сейчас не хочу отнимать у вас время на подробное изложение. Все это есть, все это готово, готово к тестированию о оператора, в том числе в России. Весь вопрос сводится к наличию разрешения на использование частот.

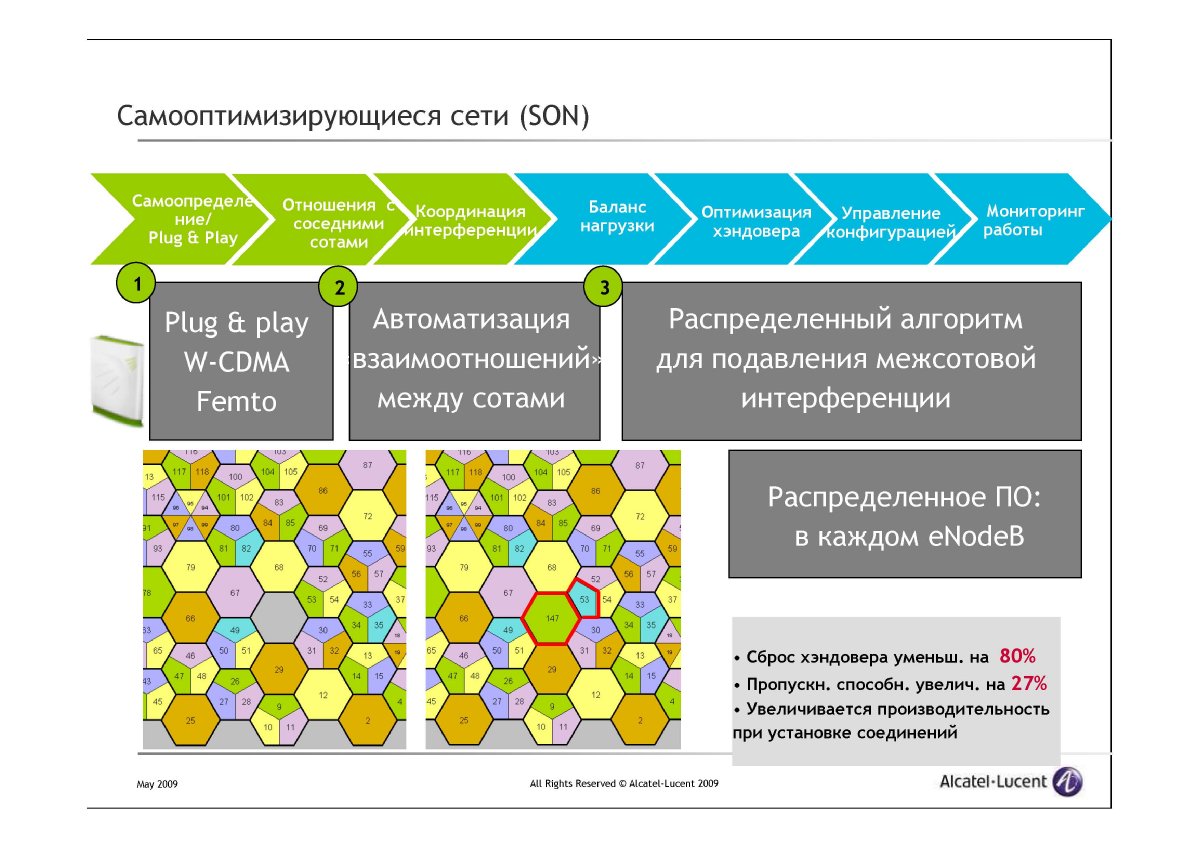

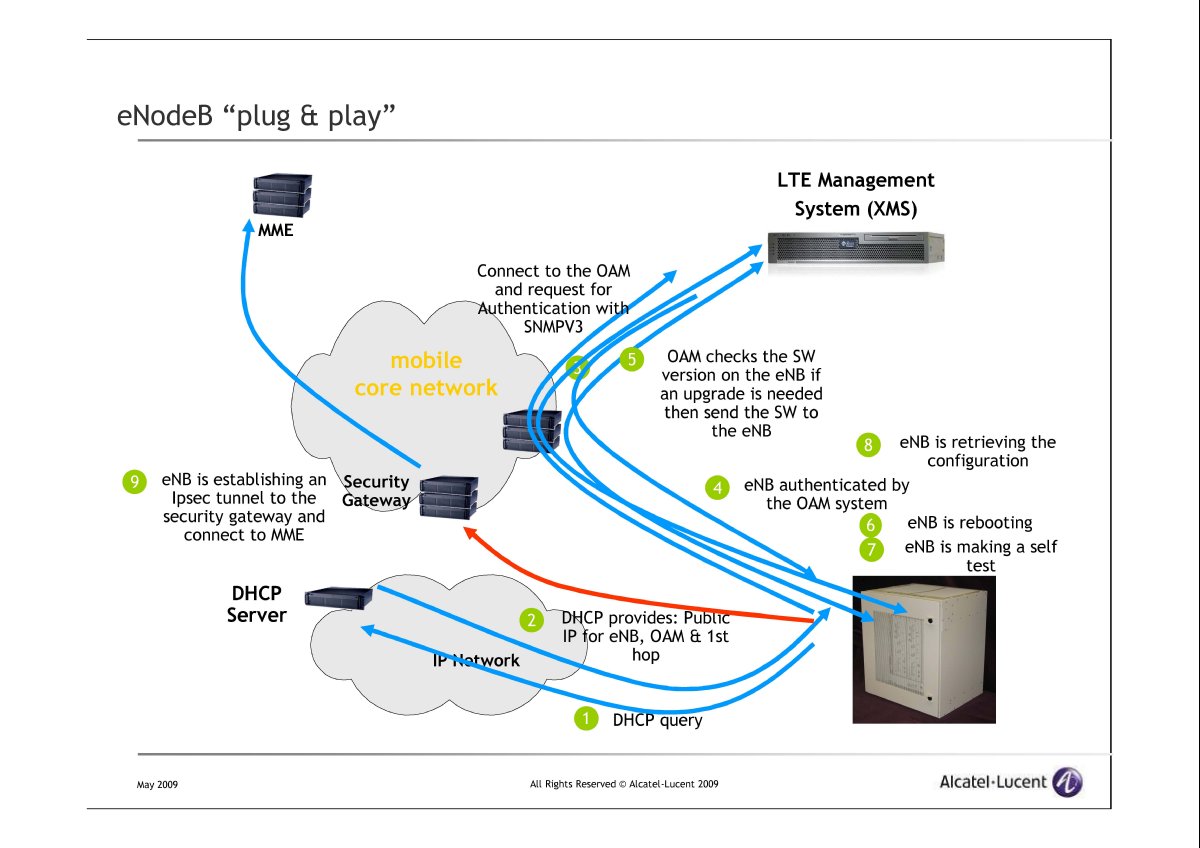

На этом слайде также не буду останавливаться подробно, т.к. другой докладчик будет об этом рассказывать еще - это самооптимизирующиеся сети, новое направление в LTE. Целая отдельная идея, что новая сеть будет интеллектуальная, "продвинутая". Будет автоматизированы отношения базовой станции с соседними сотами, координироваться интерференция, балансироваться нагрузка, оптимизируется хендовер и так далее, и так далее.

На простом примере. Вот у нас есть пустая сота, она сама определяется, получает частоты и вдруг обнаруживает, что есть проблемы с соседней сотой. Соседняя сота сама переконфигурируется, все это происходит автоматически. Данная идея, алгоритмы и приложения уже тестируются в поле. В частности, видно, что улучшились значения хендовера.

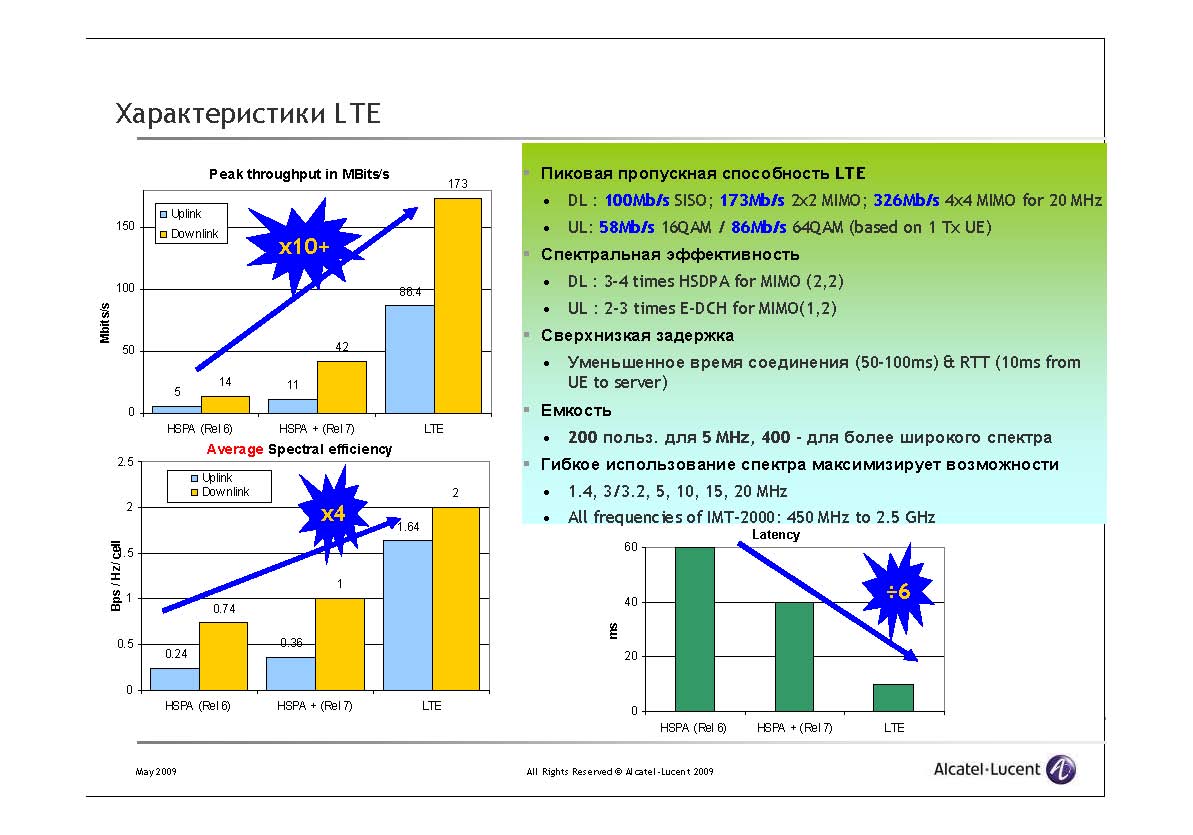

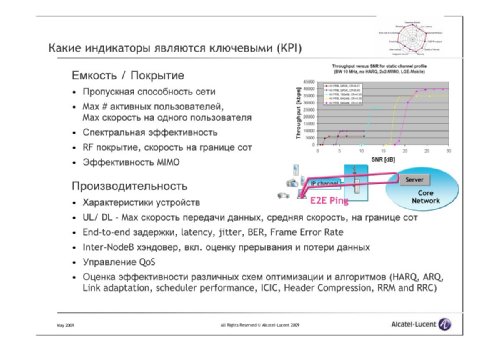

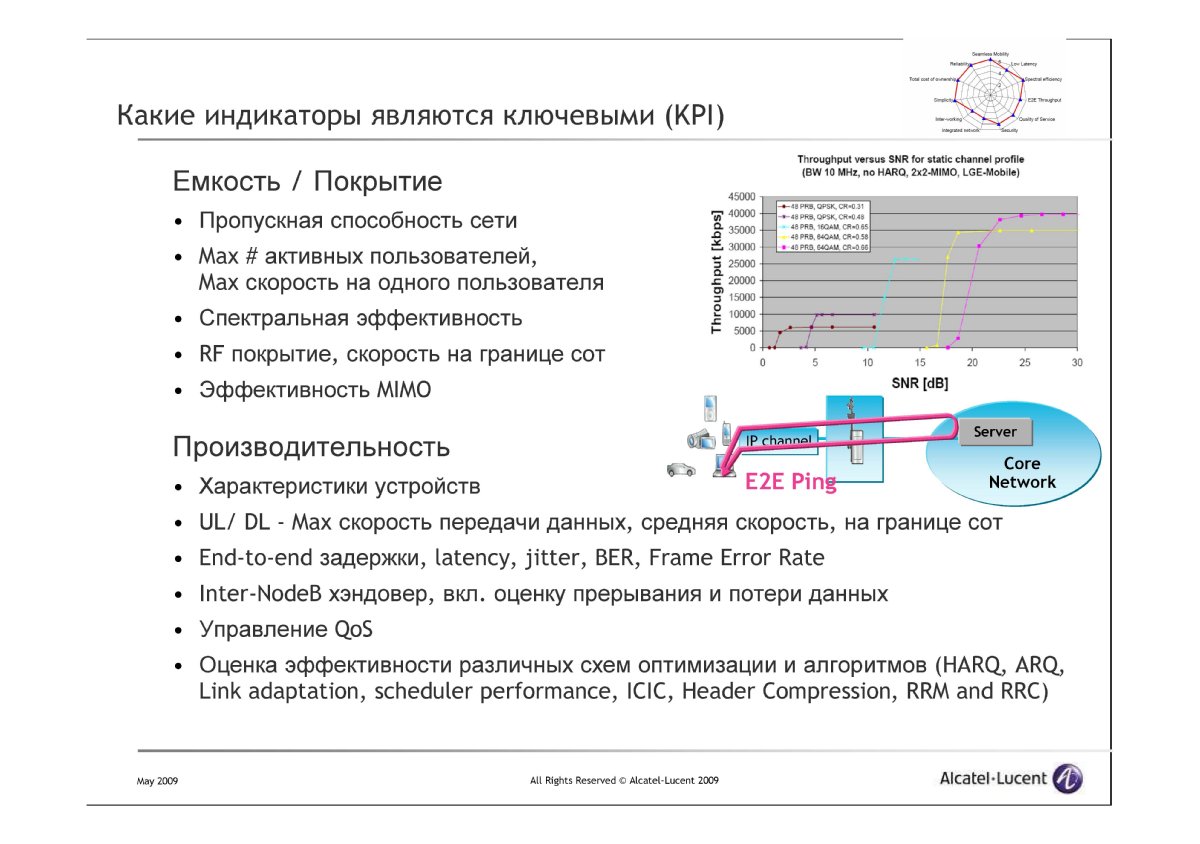

Очень важный слайд. Любой оператор столкнется с тем, что в поле ему нужны четкие критерии, на основе которых он будет делать выводы об эффективности технологии и о выборе определенного вендора. Здесь на слайде приведены основные критерии, которые мы используем. Пример с задержкой очень показателен - это то, как проходит ping через сеть. LTE позиционируется, как сеть, где такие чувствительные приложения, как, например, игры, будут работать с такими же задержками, как это происходит на кабельных сетях с огромными пропускными способностями, такими, как DSL или оптических.

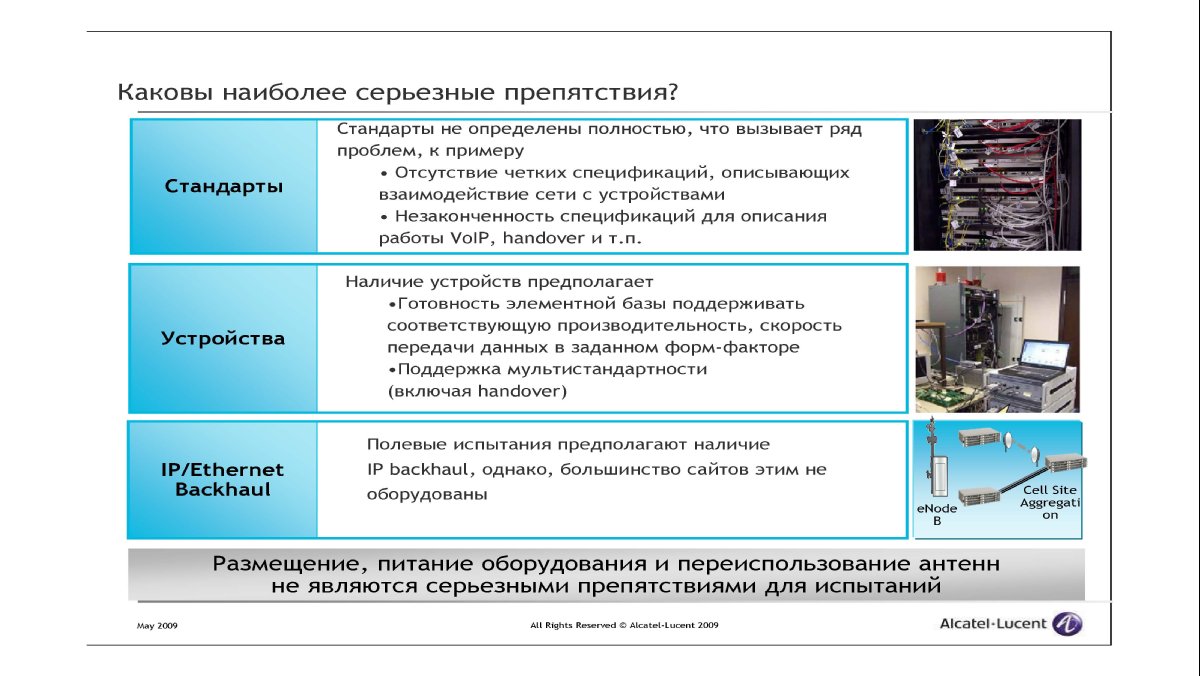

Чуть подробнее на этом слайде. Да, действительно, существуют определенные проблемы и, прежде всего, это устройства [абонентские]. Конечно же, когда они появятся и в каком виде... сейчас используются определенные прототипы, поскольку на чем-то нужно тестировать. Пока что они занимают много место, но мы говорим, что к концу 2010 года появятся коммерческие устройства.  Также существует проблема со стандартами. Не всегда все стандарты, рекомендованные ассоциациями и институтами, принимаются вовремя. Например, каждый оператор на встрече с поставщиком оборудования может спросить, а как конкретно у вас, в вашем оборудование работает хендовер voice-over-IP? Является ли это propriatory (частным решением) или стандартом. Но стандарта может и не быть еще.

И еще один важный момент, на котором не часто, почему-то, заостряют внимание - у операторов сейчас нет больших и серьезных backbone-сетей на базе IP-протокола. Поэтому заменой "только радио" на базовых станциях переход к LTE не обеспечить. Сейчас все работает через SDH, к базовой станции подходит 1-2 E1. В лучшем случае, если базовая станция в каком-то "загруженном" месте, типа стадиона, может быть три "ешки". Ну а когда появится IP-backhaul? Все это тестируется уже чуть не полтора года, но все движется медленно, когда еще доберется до операторов. Так вот, для того, чтобы начать тестирование LTE в России, нужно выйти за пределы лабораторий, нужно, чтобы к базовым станциям подходили нормальные IP-потоки. Verizon, который начал полевые испытания, уже достаточно давно строил соответствующую транспортную сеть, у него есть "большая труба", но даже там проблемы существуют.

Если мы будем строить тестовую сеть в пределах большого города, то обнаружим, что для того, чтобы "закрыть" небольшую территорию, вопрос с backhaul нужно будет решить заранее. И это не только вопрос "шнурка" к базовой станции, это еще и агрегация трафика и маршрутеризация и т.п. Вот на эти три вещи я хотел бы особенно обратить внимание, это то, с чем у нас неизбежно столкнутся операторы в ходе тестирования.

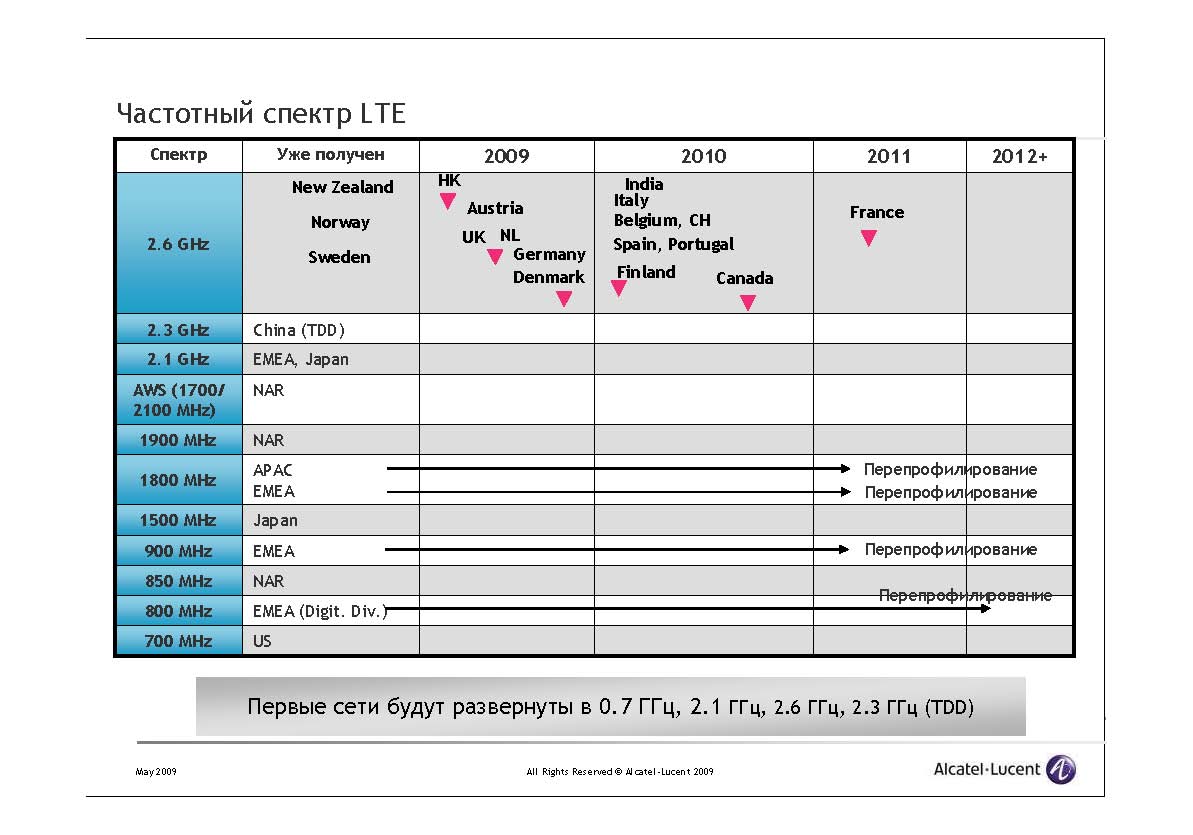

С частотным спектром все более менее ясно, не раз уже говорили на эту тему. Единственный выход, это, конечно, перепрофилирование спектра. Для России - это диапазон 700 МГц, а более реальными смотрятся 2300 и 2400, а я бы предпочел также 2600, где будут уже готовые продукты всех вендоров.

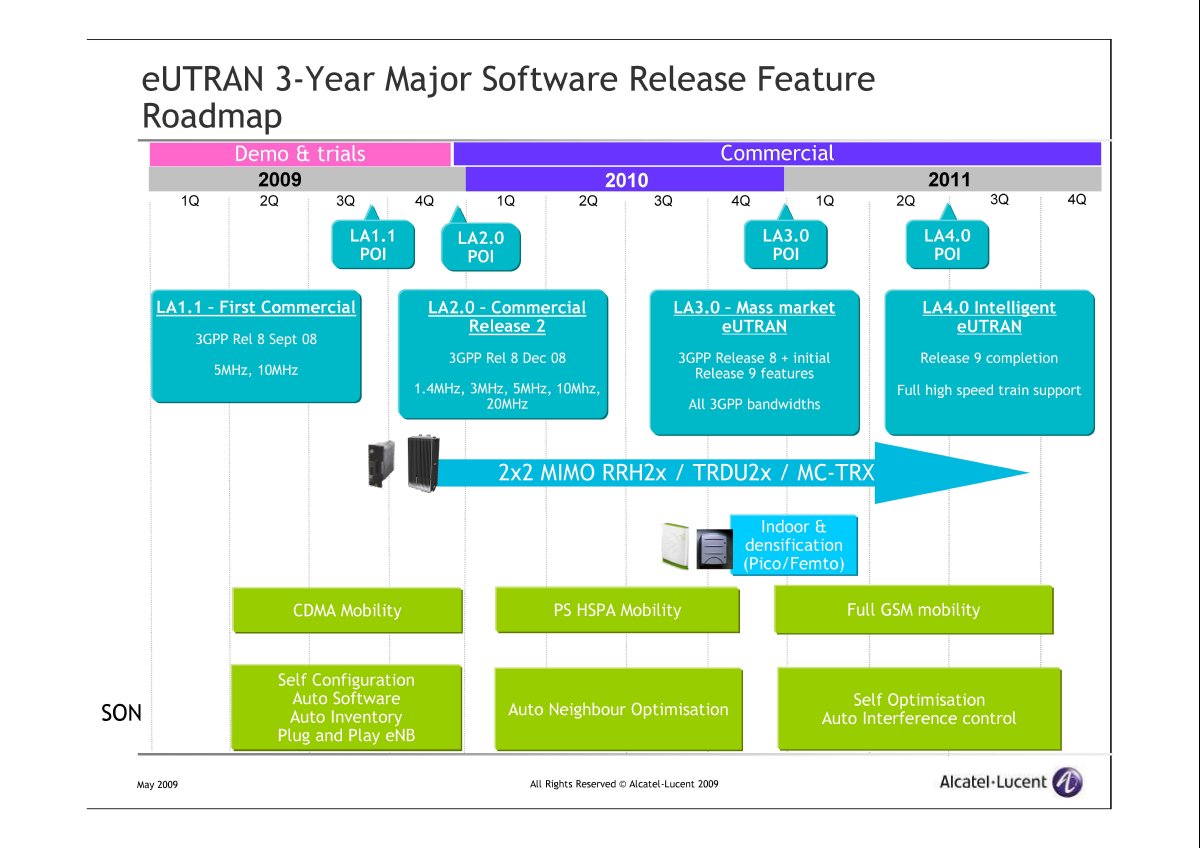

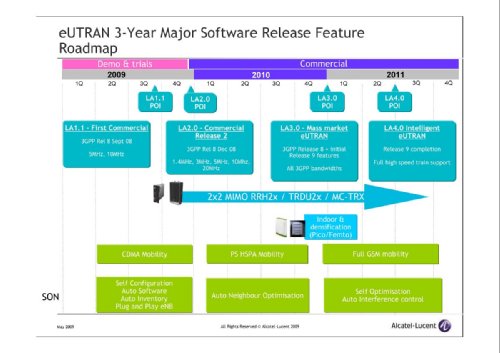

И последнее, совсем уже иллюстративно. Последним слайдом я включил в презентацию roadmap, чтобы показать, что LTE - это не фикция, что это реальность. Коммерческий релиз запланирован на конец 2009 года, мы говорим о радиоинтерфейсе. Т.е. через полгода, с 2010 года сети пойдут в коммерческую эксплуатацию даже в отсутствие мобильных терминалов.

Если на карту поставлена судьба серьезных операторов, а также их руководителей, акционеров, я не думаю, что LTE уготована роль нишевого игрока. Скорее, LTE появится даже раньше и завоюет популярность даже быстрее, чем UMTS в свое время.
