Ranberry Cell 1000  --  малые соты



Ranberry Cell 1000, 2014.02

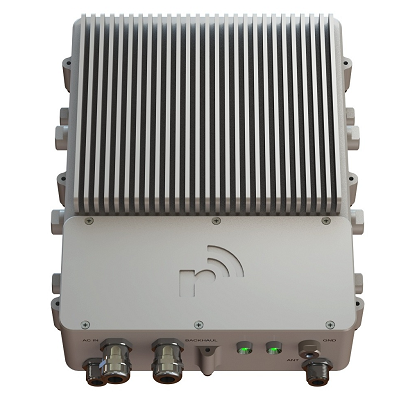

Пикосота Ranberry Cell 1000 для использования в местах с высоким уровнем загруженности сети.



Спецификация:

- Поддержка 3GPP Rel.9

- Rel. 10, 11, 12 в планах

- До 1 Вт на каждый антенный порт

- 2x2 MIMO

- Поддержка FDD и TDD Band 3, 7, 40, 41

- Другие диапазоны доступны по требованию

- Ширина полосы: 5, 10, 15 и 20 МГц

- До 64 активных пользователя

- Plug-n-Play & SON

- RAN sharing поддерживает до 6 PLMN

- Inter- and intra-RAT mobility

- CSFB, VoLTE ready

- GNSS и синхронизация по протоколу IEEE 1588

- Потребление энергии — менее 55 Вт

- IP67, пассивное охлаждение

- Возможность использовать источник питания с переменным или постоянным напряжением

- Компактный форм-фактор

- Мачта и крепления для установки на стену



Технические характеристики

Размеры: 220 х 295 х 90 мм

Масса: < 4.6 кг

Монтаж: на мачту или на стену

Рабочая температура: от -30 до 45 °C

Класс исполнения: IP67

Источники питания:

- 110-240В переменный ток *

- +48В постоянный ток *

Энергопотребление:

- < 55 Вт

- Пассивное охлаждение

Interfaces:

- Передача через Ethernet-кабель: 1000BASE-T RJ45

- Передача через оптический SFP модуль

- Внешняя антенна: 2xN-type

- Внешняя ГЛОНАСС/GPS антенна: 2xN-type

Частотная и временная синхронизация:

- Клиент PTP (IEEE 1588)

- ГЛОНАСС/GPS приемник

Baseband-процессор:

- Freescale QorIQ BSC9132

- До 64 активных пользователей или 300 подключенных пользователей

Приёмопередатчик:

- Ширина полосы: 5, 10, 15, 20 МГц

- 2x2 MIMO

- QPSK, 16 QAM, 64 QAM

- Выходная мощность передатчика на каждый антенный порт:

o Минимальная: 0.16 мВт

o Максимальная: 1 Вт

o Шаг: 1дБ

- Чувствительность приема:

FDD приёмопередатчик (RCEL-30.07 и RCEL-30.03)

- Режим FDD

- Рабочие диапазоны – Band 7 и 3 **

- Максимальная пропуская способность (DL/UL):

o 5 МГц: 35/10 Мбит/с

o 10 МГц: 70/20 Мбит/с

o 15 МГц: 107/35 Мбит/с

o 20 МГц: 150/75 Мбит/с

TDD приёмопередатчик (RCEL-30.40 и RCEL-30.41)

- Режим TDD

- Рабочие диапазоны – Band 40 и 41 **

- Максимальная пропуская способность (DL/UL):

o 5 МГц: 28/3 Мбит/с

o 10 МГц: 56/6 Мбит/с

o 15 МГц: 84/9 Мбит/с

o 20 МГц: 112/12 Мбит/с



* Некоторые модели
** Другие частотные каналы доступны по требованию

Официальная страница на сайте производителя. Проверена 2014.02

2014.03 Официальная брошюра, .pdf
