MWC2014: Семейство продуктов ZyXEL для сетей мобильного ШПД

02.03.2014, MForum.ru

В Барселоне на стенде компании ZyXEL было представлено немало решений малых сот, включая такие передовые, как малые соты с поддержкой LTE / 3G / Wi-Fi. В этой публикации представляю вам возможное решение сети мобильного ШПД на базе решений ZyXEL, а также краткие описания других продуктов семейства.

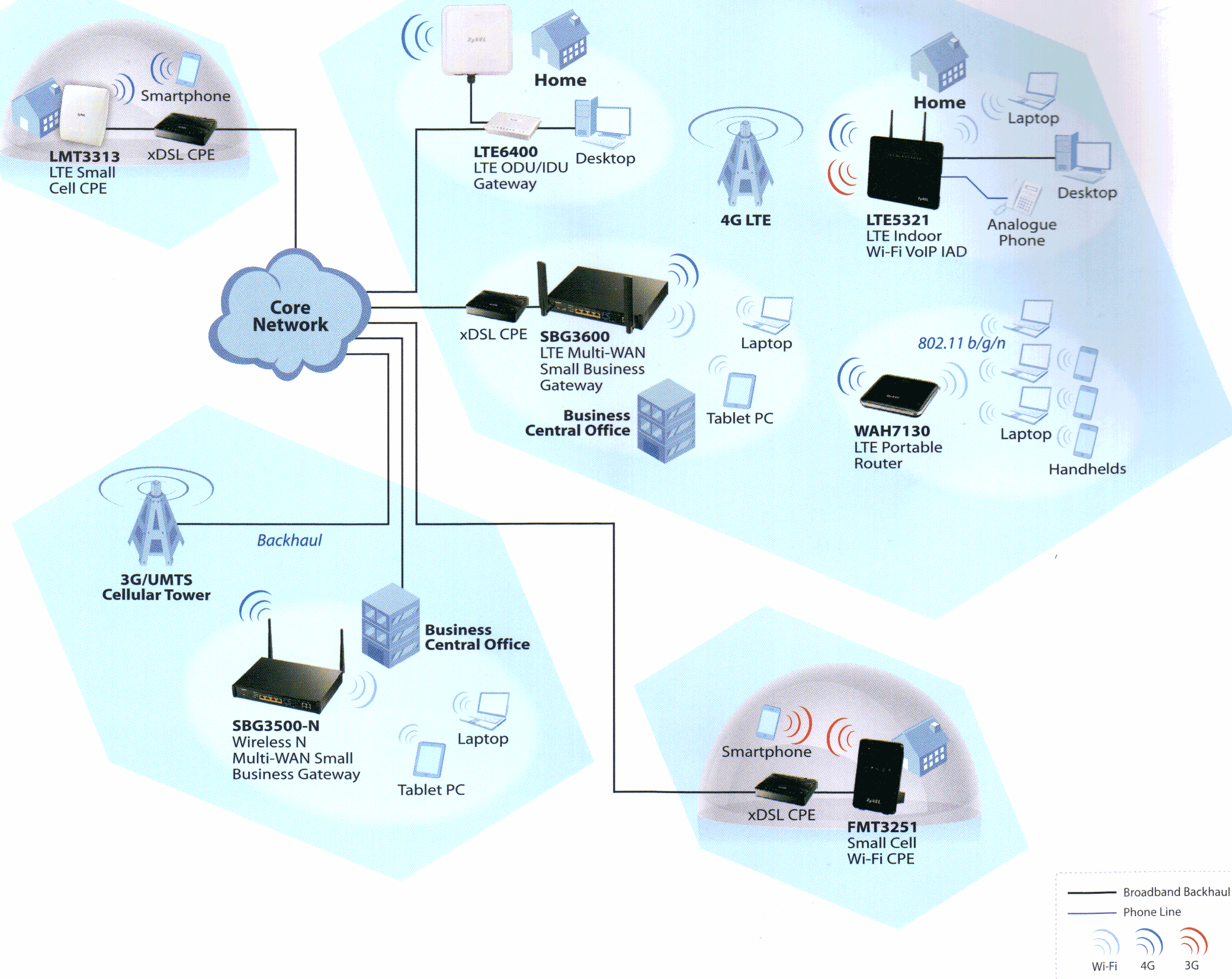

Сеть мобильного ШПД на базе решений ZyXEL

Для построения подобной сети могут использоваться следующие решения 4G LTE :

Для построения подобной сети могут использоваться следующие решения 4G LTE

Какие особенности своих решений отмечает компания?

Двухмодовый режим работы и поддержка нескольких частотных диапазонов, а также расширенная зона покрытия. Двухмодовая в данном контексте означает, что роутеры серии LTE способны обеспечивать работу не только в сетях LTE, но и в сетях 3G. Модульный дизайн интерфейса, обеспечивает возможности поддержки различных частотных диапазонов.

Важная особенность - это расширенная поддержка QoS в устройствах трипл-плей. Поддерживается функционал расширенного ATM и IP QoS. Это дает возможность приоритезации критических к задержкам услуг, например, IPTV и VoIP, и использования соответствующих тарифных планов. Также повышается эффективность использования сети и повышается качество клиентского опыта. В индор-устройствах xDSL CPE ZyXEL может использоваться фирменный протокол, позволяющий удаленно управлять элементами, предназначенными для наружной установки. Управление доступно, как для клиента, так и для оператора.

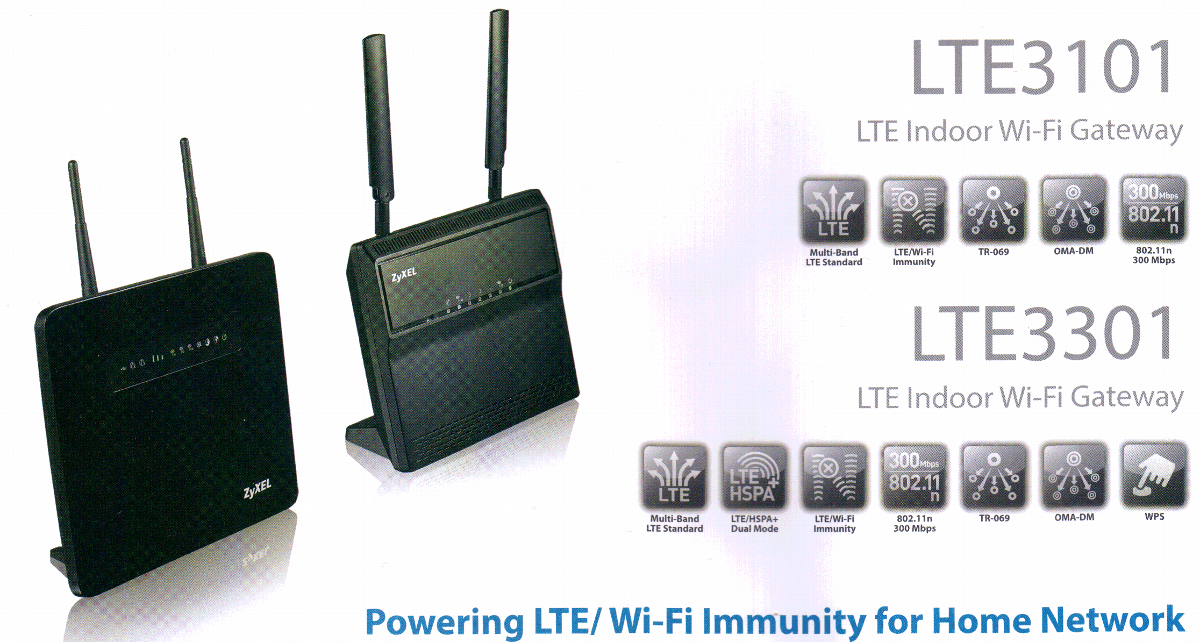

ZyXEL LTE3101 и ZyXEL LTE3301



ZyXEL LTE3101 и LTE3301

Оба гейтвея для использования в помещениях обеспечивают поддержку LTE и Wi-Fi.



 ZyXEL LTE3301



ZyXEL LTE3301

Основные параметры:

  • 3GPP rel 8/9 Cat.3 100/50
  • LTE TDD band 38 / band 40 и LTE FDD band 3 / band 7 / band 8 / band 20
  • в LTE3301 также поддерживается band 4 и band 13 (дополнительно к перечисленным)
  • порт USB 2.0 для 3G/HSPA+ back up - только в LTE3301
  • поддержка in-LAN 802.11n Wi-Fi до 300 Мбит/с
  • поддержка дополнительной выносной антенны и автоматический переключатель между внутренней и внешней антеннами (только в LTE3301)
  • удаленное управление по TR-069/OMA-DM

 ZyXEL LTE3101

 ZyXEL LTE5111

ZyXEL LTE5111

  • 3GPP Rel. 8/9 Cat.3 100/50
  • SIP VoIP
  • поддержка QoS для услуг мультиплей
  • удаленное управление по TR-069 и OMA-DM
  • поддержка LTE FDD band 3 / band 7 / band 8 / band 20 и LTE TDD band 38 / band 40



ZyXEL LTE5111



ZyXEL LTE5321



ZyXEL LTE5321



Основные параметры:

  • 3GPP Rel. 8/9 Cat.3 100/50
  • SIP VoIP
  • поддержка QoS для услуг мультиплей
  • поддержка подключения доп. антенны, автоматический детектор сигнала внешней или внутренней антенн с соответствующим
  • переключением между антеннами
  • удаленное управление по TR-069 и OMA-DM
  • поддержка LTE FDD band 3 / band 7 / band 8 / band 20 и LTE TDD band 38 / band 40
  • поддержка 3G DC HSPA+ / HSPA+, GSM / EDGE



ZyXEL LTE5321





ZyXEL LTE6100 / ZyXEL LTE6101



ZyXEL LTE6100



Основные параметры:

  • 3GPP rel. 8 / rel. 9 Cat.3, 100 / 50 Мбит/с
  • поддержка только одного диапазона LTE - band 3 FDD, или band 7 FDD, или band 38 TDD, или band 40 TDD
  • максимальный коэффициент усиления антенны 13 dBi
  • надежный механический дизайн, пригодный для использования в жестких условиях природной среды
  • возможность удобного подключения антенны
  • интерфейс PoE для блока, который в устанавливается в помещении
  • удаленное управление по TR-069 и OMA-DM
  • Wi-Fi in LAN опция в LTE6101



ZyXEL LTE6100

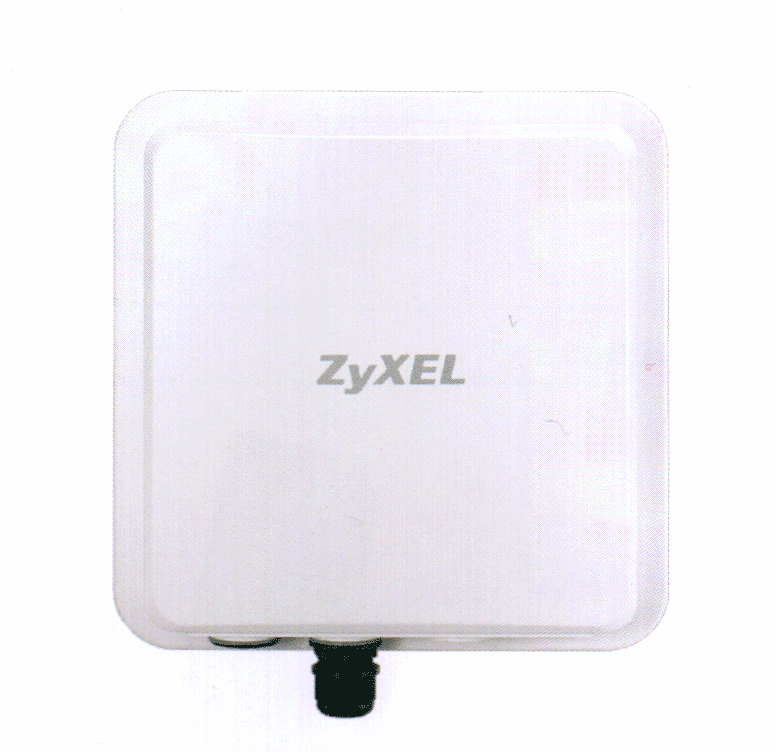

ZyXEL LTE6400 / ZyXEL LTE6401



ZyXEL LTE6400



Основные параметры:

  • 3GPP rel. 8 / rel. 9 Cat.3, 100 / 50 Мбит/с
  • поддержка трех диапазонов LTE - band 3 / band 7 / band 20
  • максимальный коэффициент усиления антенны 7 dBi
  • надежный механический дизайн, пригодный для использования в жестких условиях природной среды
  • возможность удобного подключения антенны
  • интерфейс PoE для блока, который в устанавливается в помещении
  • удаленное управление по TR-069 и OMA-DM
  • Wi-Fi in-LAN (только в модели LTE6401)



ZyXEL LTE6400 / ZyXEL LTE6401

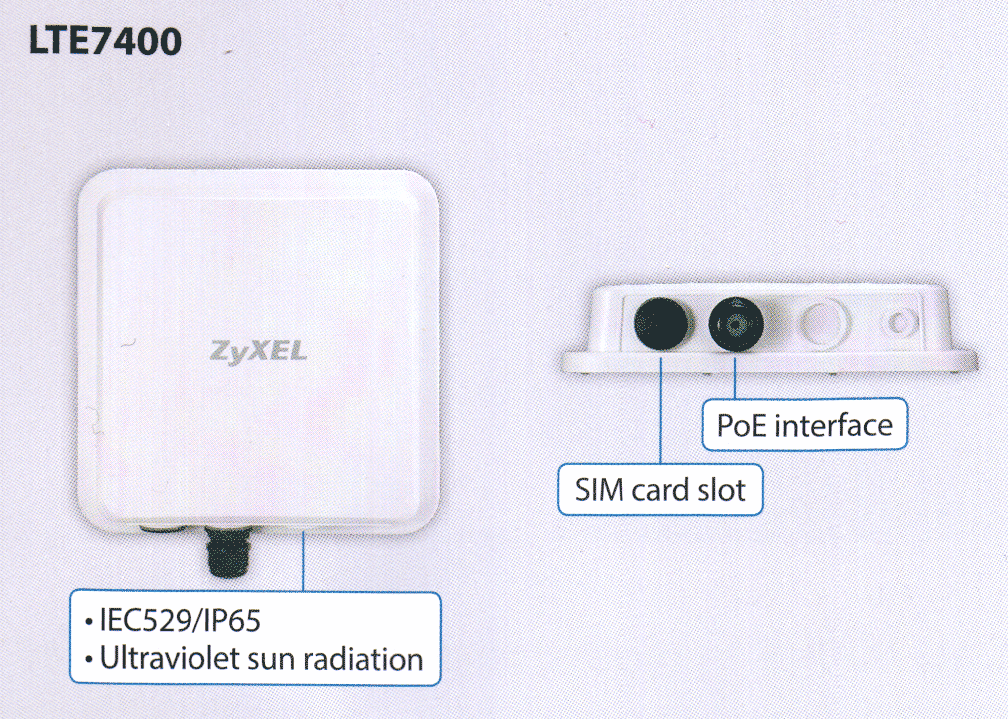

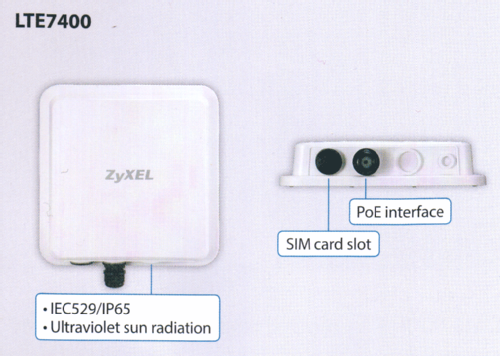

ZyXEL LTE7400

ZyXEL LTE7400 - гейтвей LTE с модулем для установки вне помещения.

ZyXEL LTE7400



Основные параметры:

  • 3GPP rel. 8 / rel. 9 Cat.3, 100/50
  • поддержка LTE в трех диапазонах FDD band 3 / band 7 / band 20
  • максимальный коэффициент усиления антенны - 7 dBi
  • дизайн по IP 65
  • удобная возможность подключения антенны
  • интерфейс PoE
  • управления через ZyXEL CPE, протокол удаленного управления LTE (ZLRP)



ZyXEL LTE7400





Семейство малых сот ZyXEL



Семейство малых сот ZyXEL



Возможная схема использования малых сот

ZyXEL малые соты

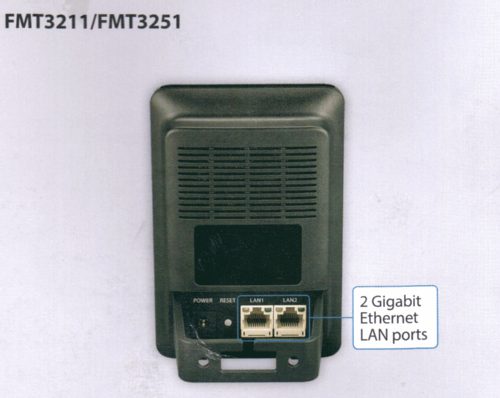

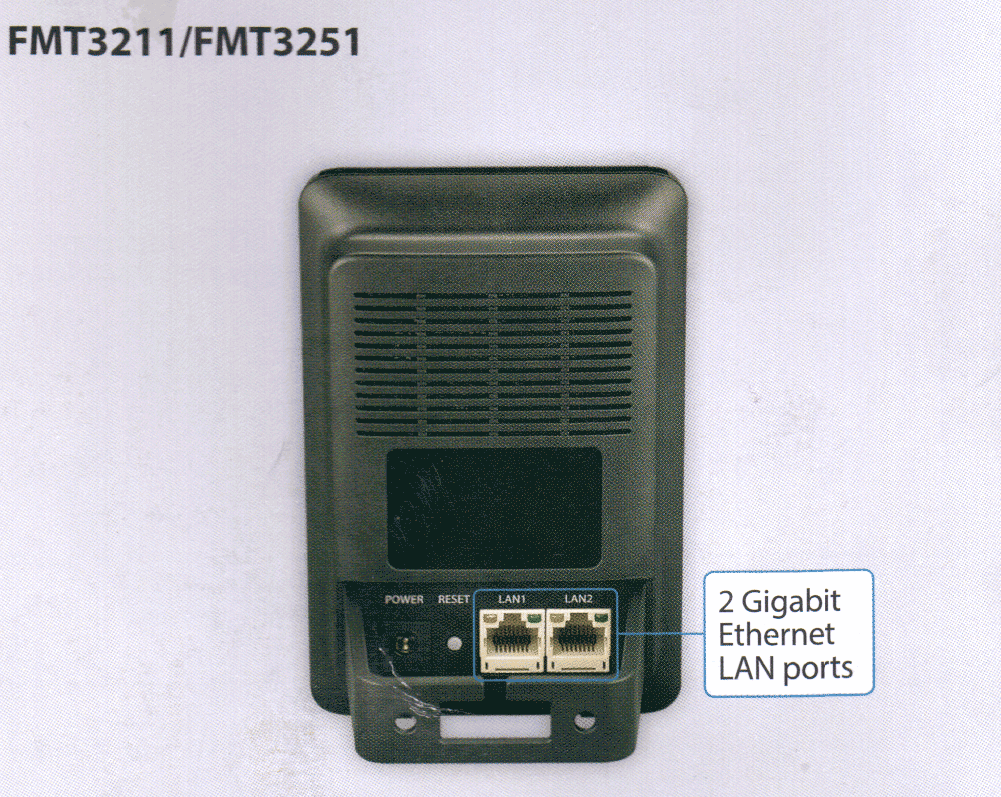

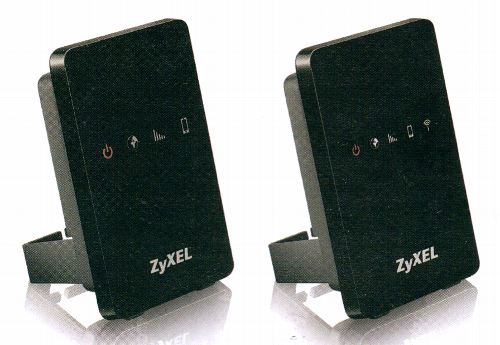

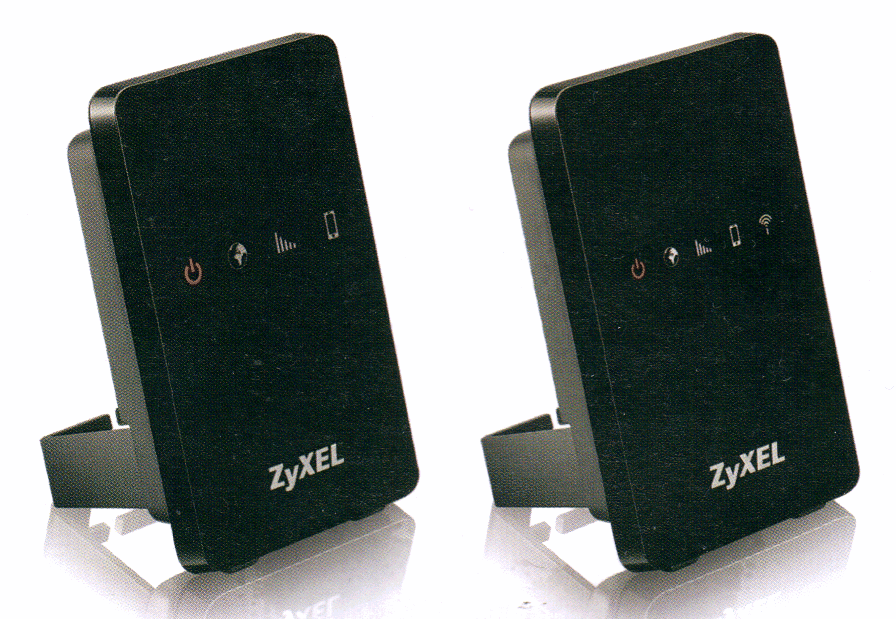

ZyXEL FMT3211 / ZyXEL FMT3251 - малая сота CPE / малая сота Wi-Fi CPE

ZyXEL FMT3211 / ZyXEL FMT3251

Спецификация:

  • 3GPP Rel.8
  • поддержка 3G HSDPA / HSUPA / HSPA
  • In-LAN высокоскоростные услуги Wi-Fi с поддержкой скоростей в сети Wi-Fi до 433 Мбит/с (только в модели FMT3251)
  • Одновременная поддержка вызовов CS / PS
  • автоматический provisioning и оптимизация
  • механизм синхронизации задержек в слое IP
  • дистанционное управление по TR-069 и возможность дистанционной загрузки обновлений ПО
  • контроль доступа
  • управление помехами
  • поддержка хендоверов межде макро-сотами и малыми сотами

Более подробная спецификация на сайте ZyXEL



ZyXEL FMT3211 / ZyXEL FMT3251



ZyXEL LMT3313 - малая сота LTE CPE

Спецификация:

  • LTE 3GPP Rel.9
  • UMTS 3GPP Rel.8
  • поддержка Voice over LTE
  • автоматический provisioning и оптимизация
  • механизм синхронизации задержек в слое IP
  • дистанционное управление по TR-069 и возможность дистанционной загрузки обновлений ПО
  • контроль доступа
  • управление помехами
  • поддержка хендоверов межде макро-сотами и малыми сотами
  • поддержка хендоверов между фемтосотами
  • поддержка открытого, открытого с приоритезацией и закрытого доступа
  • PoE+, в зависимости от конфигурации





ZyXEL WAH7130 - мобильный роутер с поддержкой LTE

ZyXEL WAH7130

Спецификация (подробнее на странице ZyXEL WAH7130):

  • LTE/3G Air Interface
  • Standard compliant: 3GPP Release 8 Category 3
  • Supported frequency:
  • LTE FDD 800/2600MHz (Band 7/20)
  • HSPA+ 900/2100 MHz
  • EGPRS 900/1800 MHz
  • Tx Power/Rx Sensitivity:
  • Band7 maximum output power: 23 dBm (typical 23, +2/-1.5) m; Rx Level: -92 dBm (typical)
  • Band20 maximum output power: 23 dBm (typical 23, +2/-1.5); Rx Level: -96 dBm (typical)
  • Data speed:
  • 100 Mbps DL and 50 Mbps UL @20 MHz Bandwidth
  • HSPA+: 21 Mbps DL/5.76 Mbps UL
  • HSPA: 14.4 Mbps DL/5.76 Mbps UL
  • WCDMA: 384 Kbps UL/DL
  • GPRS/EDGE: 296 Kbps DL/236.8 Kbps UL
  • Optional HW capable for LTE B3 and B8 and DC-HSPA+ by regions

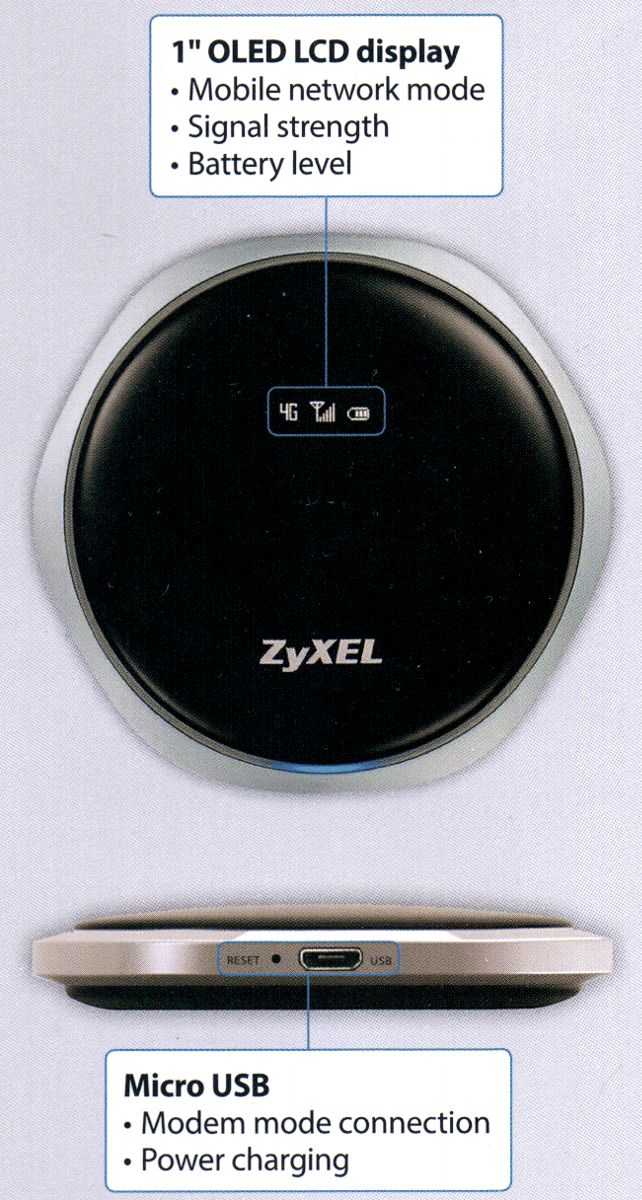

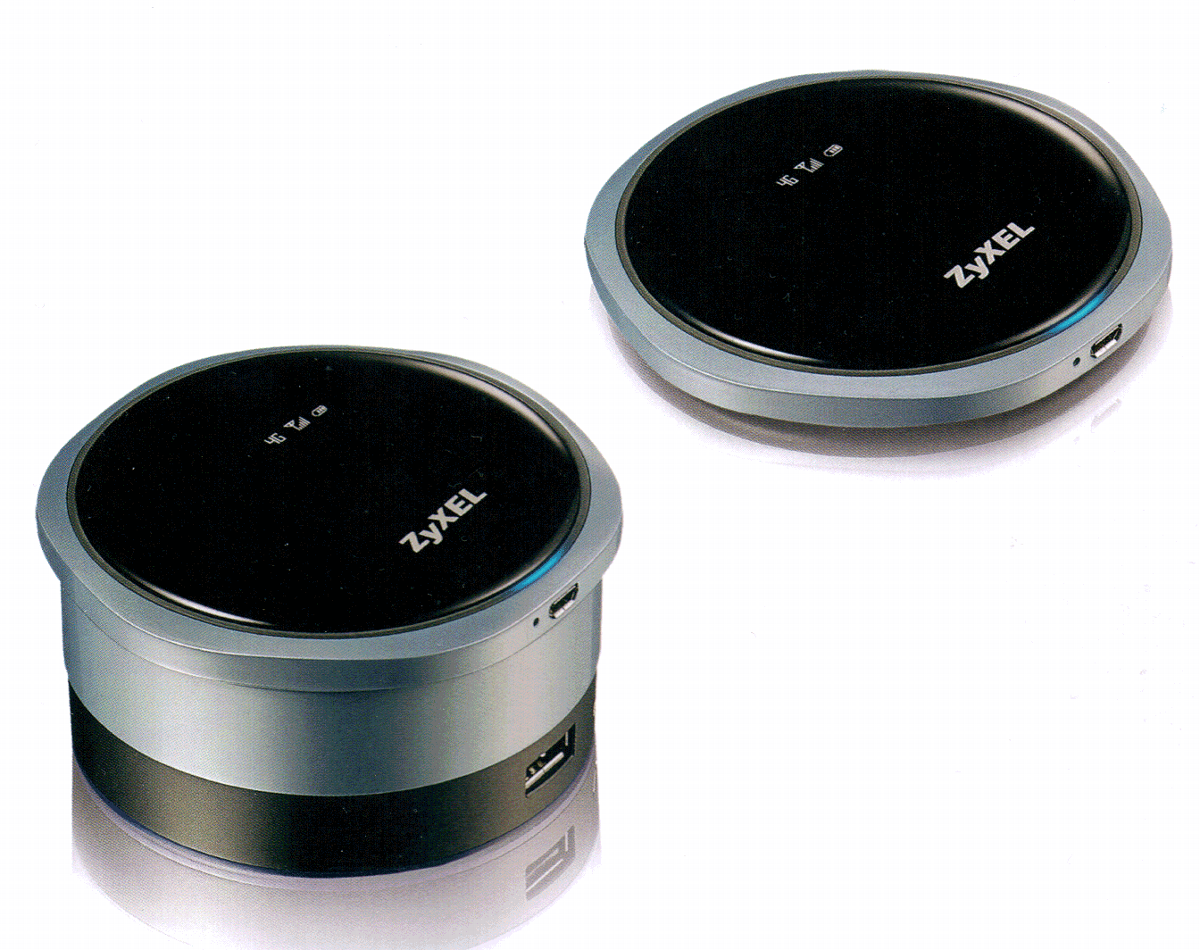

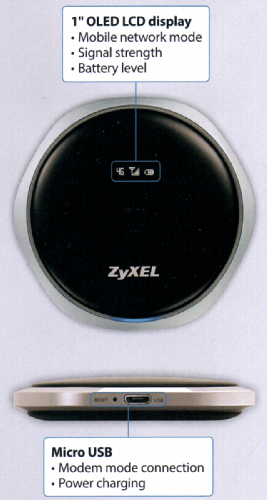

ZyXEL WAH7204

Zyxel WAH7204

Спецификация:

  • 3GPP LTE rel.9 Cat.4 150/50
  • до 15 Wi-Fi подключений одновременно
  • 1" OLED-дисплей с информацией о статусе устройства
  • поддержка диапазонов LTE band 1 / band 3 / band 7 / band 8 / band 20
  • поддержка двух USIM LTE
  • возможность подключения внешнего мощного аккумулятора, что обеспечивает работу устройства до 24 часов (модель WAH7204-PB).

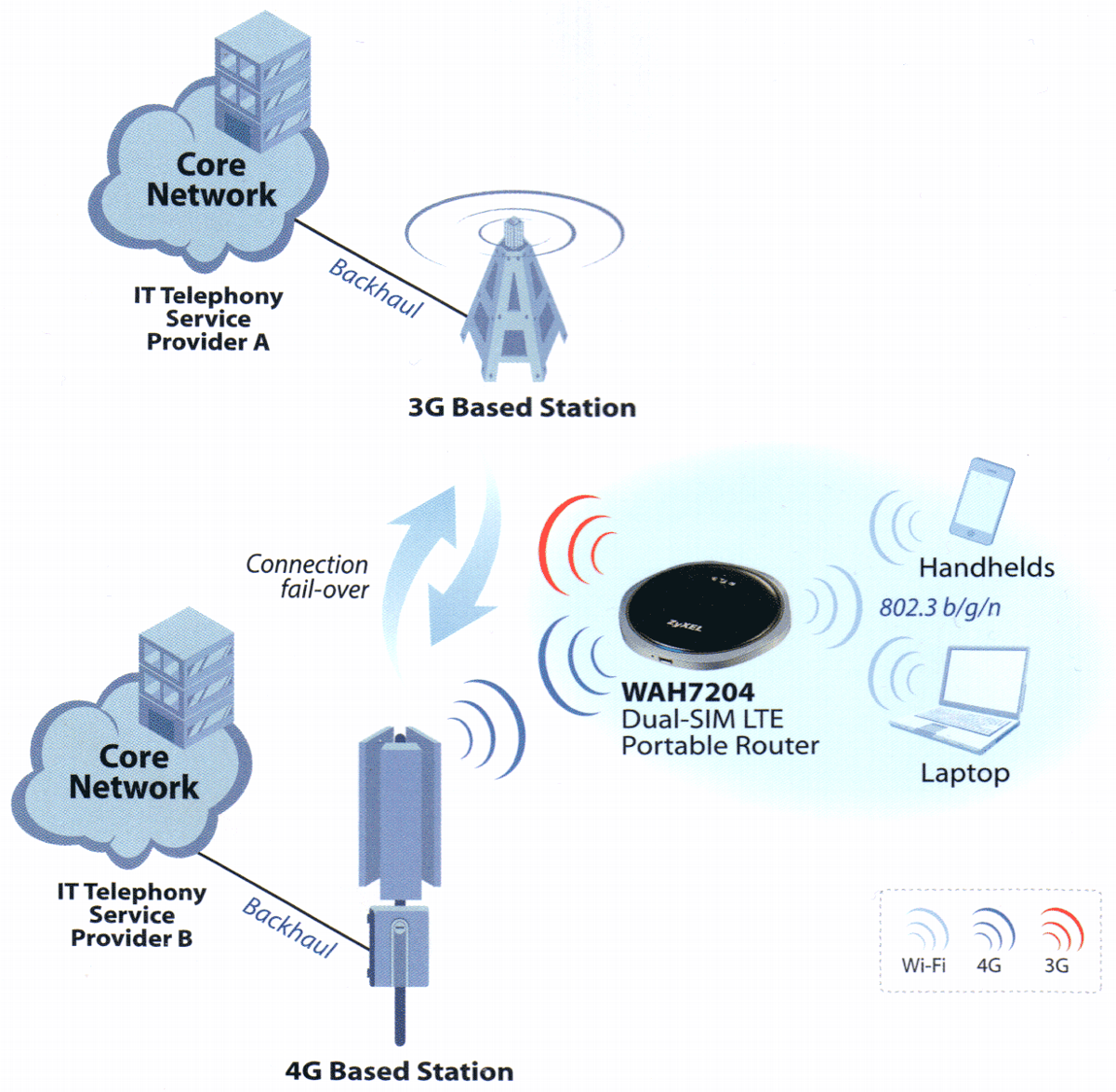

Схема использования



Zyxel WAH7204



Zyxel WAH7204

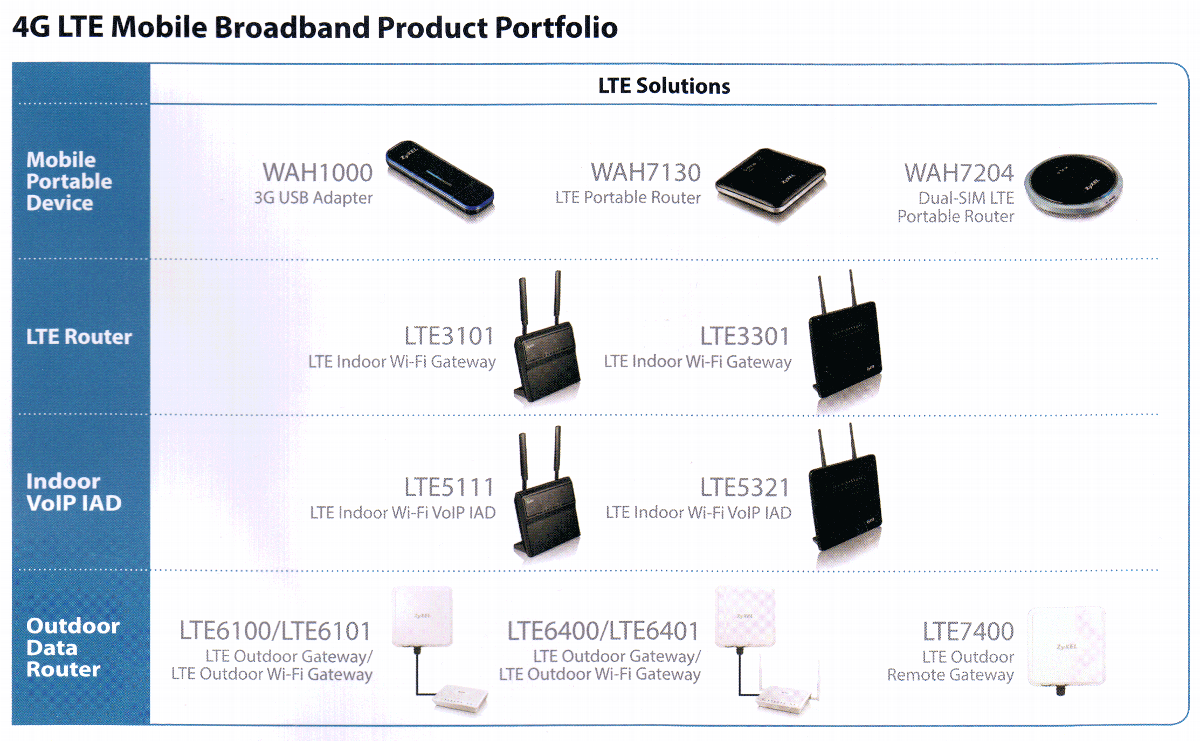

Линейка продуктов ZyXEL

Другие материалы выставки MWC2014

теги: малые соты LTE

© Алексей Бойко, MForum.ru
