21 июля 2004 года из Тольятти стартовал микроавтобус с участниками драйв-теста радиопокрытия четырёх ведущих операторов сотовой связи работающих в Самарской области –  «ВымпелКома», "МегаФона", МТС и СМАРТС.

Цель драйв-теста состояла в инструментальном исследовании качества радиосвязи, которую обеспечивают эти операторы в местах традиционного летнего отдыха жителей Самарской области. Так MForum продолжил свою программу большого федерального драйв-теста, который проводится с начала 2004 года.

Этот этап драйв-теста в каком-то смысле можно считать юбилейным - примерно в это же время несколько лет назад, наша команда впервые провела подобное мероприятие в Самарской области. Мы не специально подгадывали дату проведения измерений, об этом нам напомнили участники драйв-теста, представители операторов, которые, как и в прошлый раз, принимали активное участие в нашем мероприятии.

Самарские драйв-тесты традиционно привлекают внимание самой широкой аудитории, вызывая весь спектр мнений и оценок, чему есть сразу несколько причин:

• Самарский регион - один из крупнейших в России по числу жителей.

• Регион отличает сравнительно высокое проникновение сотовой связи

• Регион, где действуют все федеральные и один региональный оператор GSM, отличает традиционно высокий уровень конкуренции

• В Самарской области очень активны пресс-службы сотовых компаний, - это, вероятно, во-многом, следствие предыдущих пунктов, по этому параметру именно Самарский регион резко выделяется на общероссийском фоне.

Активность форума, обращения в адрес нашей редакции, как положительные, так и отрицательные, касающиеся полученной и опубликованной информации легко можно объяснить колоссальным интересом к этому мероприятию со стороны операторов сотовой связи, абонентов и потенциальных инвесторов в сотовый бизнес.

Интересно, что положительные отзывы чаще принадлежат абонентам, которые заинтересованы в том, чтобы узнать объективное положение дел в регионе, тогда как операторы чаще высказывают те или иные критические замечания, прежде всего те, качество чьих услуг на момент тестирования, что называется, "хромает" - это объяснимо и предсказуемо. MForum, однако, не согласен с позицией "зачем абоненту знать то, что ему знать не положено?" Своей задачей мы видим сбор и предоставление объективных данных об истинном положении дел с покрытием в том или ином регионе - мы уверены, что это стимулирует развитие сотовой связи в России.

В завершение вводной части хочется отметить - оставайтесь с нами и вы будете знать о сотовой связи в России, если и не все, то почти все!

Условия проведения драйв-теста

На этот раз MForum провел инструментальное исследование качества связи в сетях четырёх ведущих GSM-операторов России - «ВымпелКома», "МегаФона", МТС и СМАРТС. Исследование проводилось 21 июля 2004 года. Общее время в пути составило 10 часов. Средняя скорость передвижения не превышала 50 км/ч, а максимальная - 90 км/ч. Маршрут общей протяженностью более 400 км проходил по местам сосредоточения курортных предприятий Самарской области в условиях равнинно-лесистой местности. По маршруту выполнены объезды городов Тольятти, Жигулёвск, Отрадный и Сызрань.

В ходе проведения драйв-теста применялся сертифицированный в России измерительный аппаратно-программный комплекс TEMS Investigation 3.2 в составе четырёх специальных инженерных терминалов Ericsson R-520m с внешними антеннами и GPS –приёмника Garmin Emap. Антенны измерительного комплекса были установлены на крыше микроавтобуса.

Измерения проводились в «выделенном режиме» (Dedicated Mode). Звонки осуществлялись на автоответчики операторов. Длительность соединения при этом составляла 60 секунд.

В ходе измерений была собрана и проанализирована следующая информация:

• Call setup - число совершенных соединений

• Dropped calls - число оборванных соединений

• Blocked Calls - число неудавшихся соединений

• Handover OK - число успешных хендоверов (переход между сотами во время соединения)

• Handover failures - число неуспешных передач (неуспешная передача соединения между сотами)

• Cell number - количество сот (на участке тестирования)

• RxLev - уровень сигнала, принимаемого мобильной станцией

• RxQual - уровень качества сигнала, принимаемого мобильной станцией (bit error rate)

• SQI (Speech quality Index) – субъективное восприятие абонентом качества речи (параметр разработан производителем измерительного оборудования – компанией Ericsson)

• Усреднённые значения параметров: RXLev, RXQuality, SQI

Измерения параметров радиоканала осуществлялись только в направлении «вниз»: от БС до мобильной станции. Оценка и анализ результатов исследования проводился экспертным советом драйв-теста "Мобильного форума".

Результаты теста

Карты разбиты на участки, которые можно "раскрыть" - достаточно кликнуть мышкой на интересующую зону рисунка.

Описывать целиком маршрут тестирования, на наш взгляд бессмысленно, мы предпочли дать пояснения по некоторым отрезкам, привлекающим внимание.

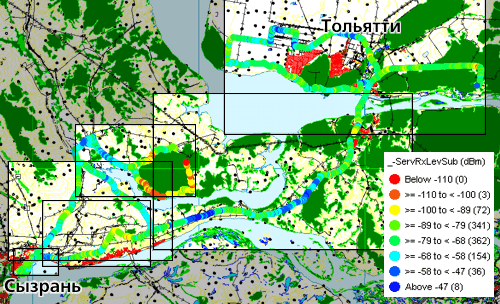

Параметр RXLevel описывает уровень сигнала радиоподсистемы от БС до абонентского терминала и измеряется в децибеллах на милливатт. На таблице соответствия цвета определённому значению dbm (легенде) видно, что до -68 dbm уровень сигнала очень высокий – это лучшее значение, а вот при уровне от -110 dbm позвонить, как правило, уже не получится. Промежуточные значения от -68 до -89 dbm достаточный уровень для качественного соединения. Значения от -89 до -100 dbm – «пограничная область» сигнала, не обеспечивающего гарантированной связи. Легенда демонстрирует соответствие цвета маркера на карте определённому уровню сигнала.

На картах RXLevel каждого из операторов хорошо видно, как охвачен район проведения драйв-теста радиосигналом. В данном случае предварительная оценка распределения мест (в порядке), которую мы давали предварительно в ходе проведения тестирования, полностью совпадает с итогами теста.

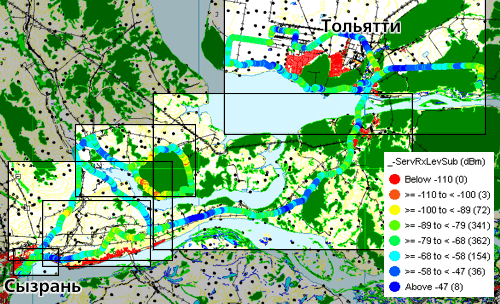

Первое место принадлежит «МегаФону», замечаний к показателю RXLevel сети на всём маршруте практически нет, за исключением нескольких участков в районе въезда в зелёную зону, где по объективным причинам связь (сложный географический рельеф местности) отсутствует у всех операторов. Уровень сигнала достаточно уверенный, на большинстве участков он достигает максимальных значений (на маркерной линии максимальные значения соответствуют темно-синему цвету).





Второе место по нашим оценкам принадлежит СМАРТС, сигнал у которого также достаточно уверенный практически на всём маршруте, хотя и несколько ниже чем у «МегаФона». Несколько чаще сеть СМАРТС демонстрирует затухание сигнала или даже его отсутствие на незначительных участках.
На увеличенных фрагментах карт RXLevel видно, что есть проблемы в районе зелёной зоны и на трассе между Тольятти и Сызранью.
В целом у СМАРТС уровень сигнала хороший, что позволяет абонентам на большей части маршрута нашего драйв-теста уверенно пользоваться своим телефоном.

Следует отметить, что "МегаФона" и СМАРТС практически на всем маршруте обеспечивают непрерывное покрытие. Этого нельзя сказать о двух других операторах GSM региона.

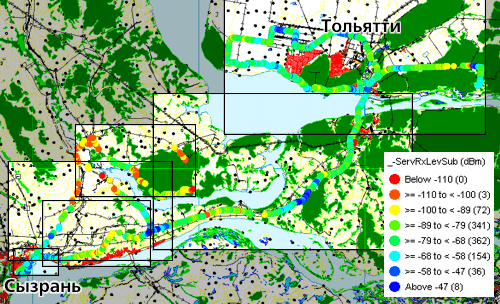

Третье место у «БиЛайна». Сигнал сети присутствует на большинстве участков маршрута тестирования, но местами он достаточно слабый. В районе зелёной зоны и на дороге от Шигон до Сызрани появляется лишь эпизодически. В свою очередь, в местах с традиционно высоким приоритетом для оператора (города и федеральные трассы) показатель RXLevel очень неплох, а местами (Тольятти) по уровню не уступает лидерам.
Печалит то, что развитие сети "БиЛайн GSM" в Самарской области ведётся медленно, например, если сравнивать темпы ее развития с развитием сети DAMPS оператора "Билайн-Самара".





Последнее место в рейтинге по RXLevel принадлежит МТС. Наверное проще назвать места на маршруте драйв-теста, где уровень сигнала позволял воспользоваться мобильным телефоном. Такие зоны у МТС это, безусловно, Тольятти, участок автодороги от Тольятти до Сызрани и непосредственно сама Сызрань.
Там, где сеть присутствует, уровень сигнала МТС не уступает билайновскому.
На части маршрута (при увеличении фрагментов карты это можно видеть) сигнал отсутствует полностью, но абонент сеть не теряет, так как переходит в роуминг.
Разумеется, за тот непродолжительный промежуток времени в течение которого МТС работает в Самарской области в коммерческой эксплуатации, всю территорию покрытием не обеспечишь. Более того, очень радуют темпы развития компании - строительство сети постоянно "набирает обороты" и кто знает, как измениться "расклад" в ближайшем будущем.

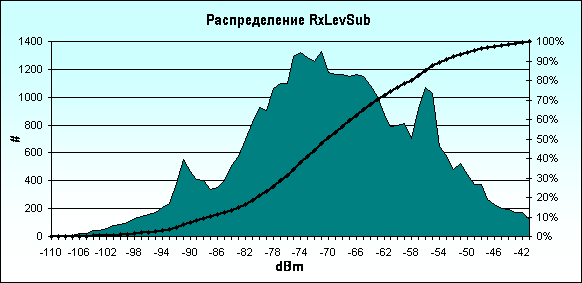

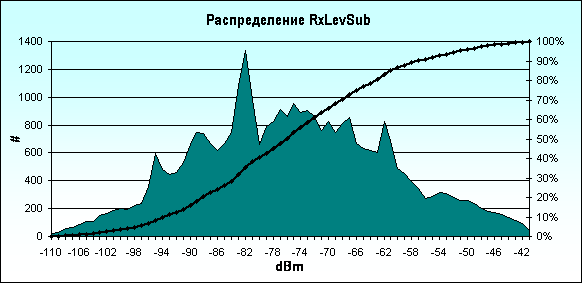

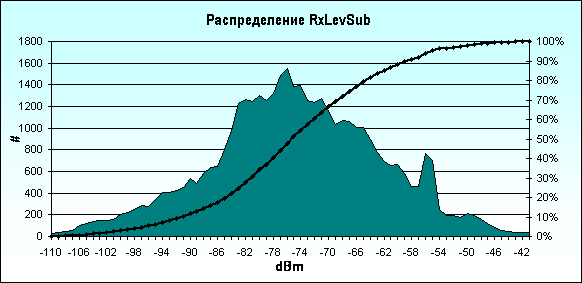

Гистограммы RXLevel

Гистограммы, раскрывающие разброс уровня сигнала у каждого из четырех операторов, позволяют определить границы значений, которым соответствует уровень сигнала. Чем больше значений располагается у правой вертикальной оси, тем лучше покрытие.

"МегаФон"

СМАРТС

"Би Лайн GSM"

МТС

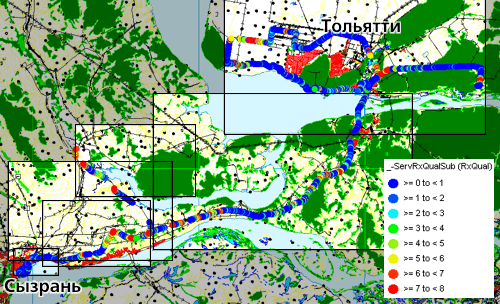

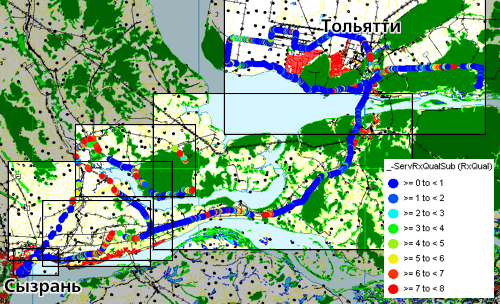

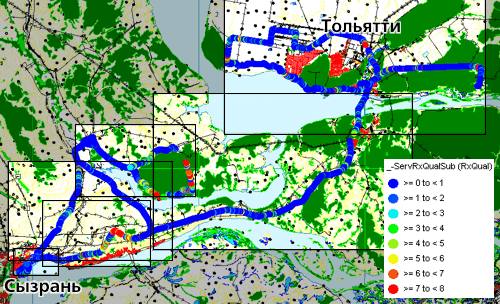

RX-Quality

Параметр RXQuality соответствует величине "bit error rate" радиоканала – побитовой ошибке передачи информации. Значению bit error rate в процентах присваивается цифровое значение от 0 до 7. Мы не публикуем таблицу этого соответствия, чтобы не перегружать страницу, отметим, что значение 0 – это «хорошо», 7 – «плохо».

"МегаФон"





СМАРТС





"Би Лайн GSM"





МТС

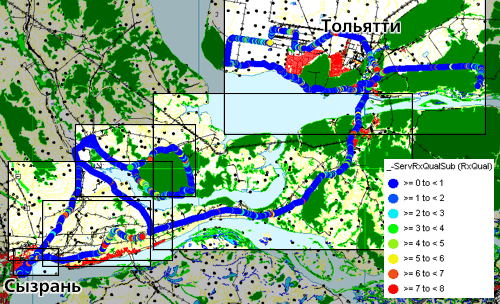

На картах RX-Quality видно, что позиции распределения в таблице лидеров не изменились. Лидирует "МегаФон", незначительно уступает СМАРТС. "БиЛайн GSM" показывает неплохие показатели в местах наличия сигнала. МТС - по прежнему, аутсайдер.

Сравнивая те участки маршрута, где связь обеспечивают все четыре оператора, следует отметить хорошую, качественную работу технических служб компаний. Это также хорошо иллюстрирует таблица средних значений (ниже).

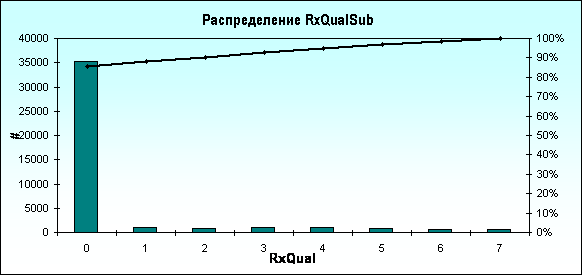

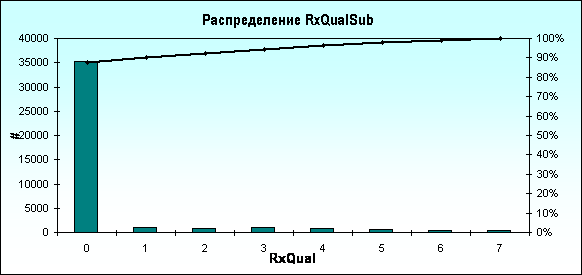

Гистограммы RXQuality

Левая ось на гистограммах - это количество измеренных значений, которые оборудование позволяет получать со скоростью примерно 2 в секунду. Нижняя шкала соответствует легенде на карте (0 – «хорошо», 7 – «плохо»).

"МегаФон"

СМАРТС

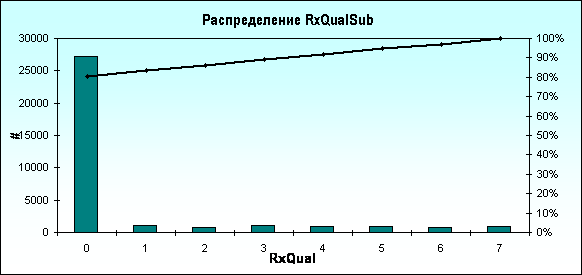

"Би Лайн GSM"

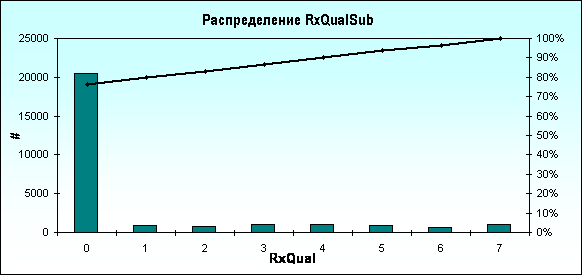

МТС





SQI – Speech Quality Index

Этот параметр определяет субъективное восприятие абонентом качества речи. Параметр SQI был разработан и введён производителем измерительного оборудования Ericsson.

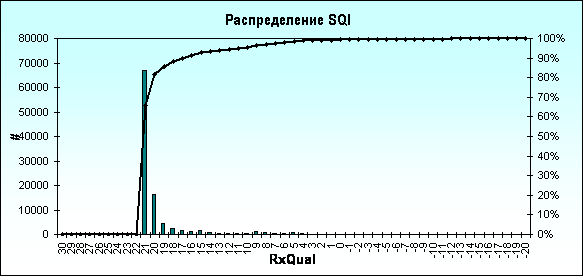

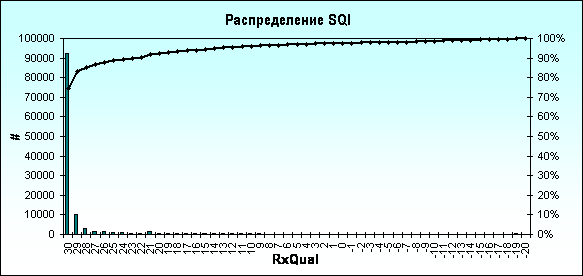

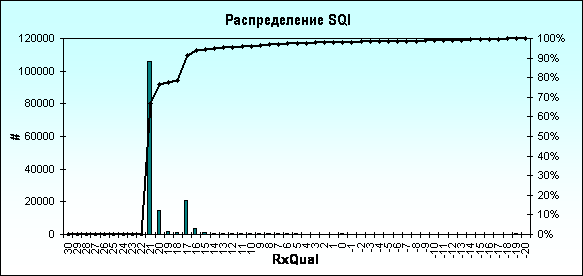

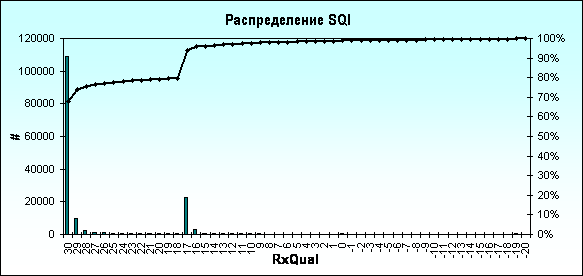

Гистограммы SQI



"МегаФон"

СМАРТС

"Би Лайн GSM"

МТС

Легенда:

Чем выше значение этого параметра, тем лучше качество покрытия, качество связи. Максимальное значение зависит от типа используемого звукового кодека (устройства, преобразующего речевой сигнал). Максимум параметра качества речи – 30, минимум -20:

• Enhanced full rate (EFR) - 30

• Full rate - 21

• Half rate (HR) - 17

Глядя на гистограммы SQI, можно предположить, что "МегаФон" в Самарской области использует на разных БС два варианта кодеков кодеков Enhanced full rate и Full rate, "Би Лайн GSM", похоже ограничился одним наиболее качественным EFR. МТС,  судя по данным гистограмм, использует FR-кодек. СМАРТС использует комбинацию FR и HR.

В таблице средних значений хорошо заметно, как влияет использование определённых версий звуковых кодеков на показатель SQI субъективное восприятие качества речи абонентом.



Средние значения параметров в ходе драйв-теста

Анализируя средние значения описанных параметров, следует отметить, что лидерами по показателю RX-Level и RXQuality в нашем драйв-тесте стали «МегаФон» и СМАРТС.

SQI возглавили "БиЛайн GSM" и «МегаФон».

Таблица статистики событий

Таблица статистики событий, на наш взгляд, говорит сама за себя и не нуждается в особых комментариях.



MForum благодарит всех, кто принял участие в проведении драйв-теста, а также всех, кто занимался его подготовкой и последующей обработкой результатов и подготовкой их к печати.

Своими мнениями по поводу проведенного драйв-теста и его результатов, предлагаем обмениваться в форуме

© Дмитрий Путий, Алексей Бойко, «Мобильный форум»
