Ликбез: ET позвонил домой. Как это устроено

24.11.2003, МФ

Как это устроено? Вопрос, безусловно, волнующий далеко не всех. И тем не менее, для наших самых пытливых посетителей, предлагаем краткое описание того, как в первом приближении устроена сеть и что происходит, когда один абонент звонит другому по сотовому телефону.

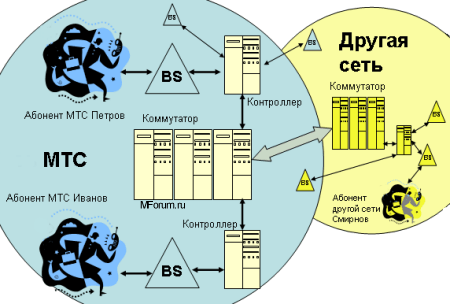

Набрав на мобильном телефоне номер вызваемого абонента и нажав клавишу посыла вызова, абонент Петров дает сети МТС команду соединить вас с тем, с кем вы хотите поговорить.

Базовая станция (BS), представляющая из себя приемопередатчик, которым управляет компьютер, получив данные вызова от вашего телефона, передает этот запрос "наверх" - контроллеру базовых станций (BSC), специализированному компьютеру, задача которого - управлять несколькими десятками подключенных к нему компьютеров базовых станций, а через них и работой базовых станций.

Контроллер в свою очередь передает данные запроса в центр коммутации, где установлен весьма мощный специализированный компьютер, задача которого - управлять сетью сотовой связи и обеспечивать непосредственное соединение абонентов (обычно за счет выделения для них "канала" связи на время разговора. Это называется "проключить" разговор). Стоимость такого компьютера-коммутатора в достаточно большой сети - более млн долларов, причем коммутаторов может быть несколько.

Коммутатор выясняет рядом с какой базовой станцией находится в данный момент находится вызываемый абоненент. При этом, вызываемый абонент может находиться в зоне покрытия другой сети, как абонент Смирнов. Предположим, что Петров звонил все же не Смирнову, а Иванову, абоненту, который подключен к той же сети, что и Смирнов, и, к тому же, находится в той же зоне покрытия.

Может случиться, что аппарат Иванова выключен, тогда коммутатор выдаст Петрову известное "Аппарат абонента выключен или находится вне зоны действия сети". Будем считать, что Иванов не прячется от Петрова и его телефон включен. Узнав с помощью базы данных, где содержатся данные о местонахождении абонентов, рядом с какой базовой станцией в данный момент расположен телефон абонента, центр коммутации передает соответствующему контроллеру, а тот передает соответствующей базовой станции сообщение, что пришел входящий вызов.

Базовая станция передает это сообщение телефонному аппарату Иванова, и тот начинает "звонить". При "поднятии" абонентом трубки, коммутатор получив об этом информацию, выделяет каналы для разговора.

Речь в телефонном аппарате оцифровывается, шифруется и в цифровом виде передается коммутатору через базовую станцию и контроллер. Коммутатор, соответственно, передает полученные данные через контроллер (он может быть тем же или другим, в зависимости от местоположения абонента Иванова относительно абонента Петрова). Контроллер транслирует сигнал в базовую станцию, а та - на телефон Иванова. Телефон занимается дешифрацией и декодированием, а также преобразованием полученного сигнала в звуковые колебания, которые мы способны услышать.

Если звонить абоненту Смирнову, то коммутатор связывыается с коммутатором другой сети (МГТС или другого оператора сотовой связи, не обязательно в том же городе. Если абонент в роуминге, то в деле будет задействован коммутатор-контроллер и базовая станция другой ("гостевой") сети. В остальном, процесс не слишком отличается от описанного выше, какое бы расстояние не разделяло Петрова и Смирнова.

(c) А.Борисов, "Мобильный форум" по материалам МТС X-PRESS
