802.16e

также 802.16e-2005 Rev-e, также mobile WiMAX, таккже WiMAX 16e, от англ. Worldwide Interoperability for Microwave Access   >> WiMAX 2.0

Стандарт мобильной беспроводной связи WiMAX семейства 3G, позволяющий абонентам беспрепятственно передвигаться между базовыми станциями сети без обрыва связи. Реализуется в частотных диапазонах 2300-2400 МГц, 2496-2690 МГц и 3400-3600 МГц.  Число частотных диапазонов, где может строиться WiMAX увеличилось в 2010 году - прибавился, например, диапазон 450-470 МГц и другие. Разрабатывается WiMAX Forum и IEEE.

Сети мобильного WiMAX обеспечивают возможности видеотелефонии, потокового видео, мобильного широкополосного доступа в интернет, VoIP.

Технология WiMAX способна обеспечить мобильный широкополосный доступ, расходы на ее внедрение приемлемы для участников рынка. Она позволяет быстро построить сеть, например, там где еще нет альтернативных возможностей широкополосного доступа.

Решение WiMAX сочетает технологии мультиплексирования с ортогональным разделением частот (OFDM - Orthogonal Frequency Division Multiplexing) и MIMO.

WiMAX Wave2 - решение, подразумевающая, что базовые станции могут сочетать технологии  MIMO и beamforming, что позволяет, в зависимости от требованияй оператора расширять зону покрытия или увеличивать сетевую емкость. В состав решения входят расширенные средства сетевого мониторинга и оптимизации, а также современные механизмы балансировки и регулирования рабочей нагрузки. Такие решения предлагает, например, Alcatel-Lucent.

Преимущества мобильного WiMAX

Большая спектральная эффективность, нежели у существующих 3G-технологий;

Лучше функционирует в условиях нагруженной сети;

Более высокая помехоустойчивость;

Максимальная пропускная способность;

Более эффективная работы системы за счет использования улучшенных механизмов качества обслуживания (QoS);

Первым обеспечил возможность мобильного широкополосного доступа и будет сохранять отрыв в 2-3 года от других технологий;

Сети 3G, оптимизированные для голоса, не могут мгновенно быть адаптированы для обслуживания большого числа широкополосных интернет-пользователей, поэтому они проигрывают WiMAX, изначально разработанному "с прицелом" на беспроводный широкополосный доступ;

WiMAX обеспечивает меньшую стоимость на бит переданной информации, нежели 3G;

WiMAX vs LTE

Обе технологии имеют схожую спектральную эффективность и нет ощутимой разницы в качестве параметров этих двух систем;

WiMAX на сегодня может поддерживать более продвинуты методы работы с сигналом, например, beamforming большего порядка, чем LTE;

Мобильный WiMAX раньше вышел на рынок и имеет фору в 2 года по отношению к LTE;

Если сравнивать архитектуру WiMAX и LTE, то становится очевидна принципиальная разница. Архитектура LTE/SAE - типична для телекома - в ней много уровней, используются нестандартные протоколы. Архитектура мобильного WiMAX типично "интернетовская", простая, использующая мало протоколов. Все протоколы стандартны (IETF).

Ни WiMAX, ни LTE не являются продуктами для плавной миграции от сетей 3G/UMTS. И в том, и в другом случае от операторов потребуются существенные инвестиции в оборудование радиоподсистемы. Даже опорную сеть придется существенно преобразовывать (в идеале до 3GPP All-IP, SAE) сети, чтобы она могла обеспечить трафик, который будет передаваться в сети 4G.

WiMAX vs 3GPP HSPA Rel-6

Даже релиз 1.0 мобильного WiMAX (TDD, ширина канала 10 МГц) при той же занимаемой полосе может обеспечить в 2-3 раза более высокие пиковые скорости и пропускную способность сектора в направлении к абонентскому устройству.

WiMAX vs 3GPP Rel-7, 3GPP Rel-8

WiMAX vs LTE

Дорожная карта мобильного WiMAX

Mobile WiMAX Rel 1.0 (802.16e) - мобильный широкополосный доступ со скоростью до 48 Мбит/с в 2008 году;

Mobile WiMAX Rel 1.5 (802.16e Rev2) - мобильный широкополосный доступ со скоростью до 100 Мбит/с в 2009/2010 году;

Mobile WiMAX Rel 2.0 (802.16m) - мобильный широкополосный доступ со скоростью 300 Мбит/с в 2011 году.

Какие улучшения мобильного WiMAX запланированы в релизе 2.0

Каковы рекордные параметры сети WiMAX?

В лабораторных условиях, пропускная способность канала WiMAX достигала 70 Мбит/с, а радиус действия - 70 км. (2008-05-12. Источник). Важно отметить, что в реальных условиях эти параметры практически недостижимы, например, пропускная способность обратно зависима от удаления абонента от базовой станции, а также от числа абонентов в соте. 2008.05.12. В мобильных сетях WiMAX, которые ставят перед собой задачу обеспечить покрытие в городе, включая indoor в комнатах с окнами, расстояние между базовыми станциями - десятки или максимально сотни метров. Для обеспечения покрытия, сравнимого с покрытием сетей "большой тройки" в стандарте EDGE, придется поставить в Московском регионе не менее, чем несколько тысяч базовых станций - в районе 4-7 тысяч штук, в противном случае, покрытие не будет качественным. Разница в требующемся количестве базовых станций объясняется тем, что WiMAX реализуется в более высокочастотном диапазоне, нежели сети GSM 900 МГц.

Внедрения

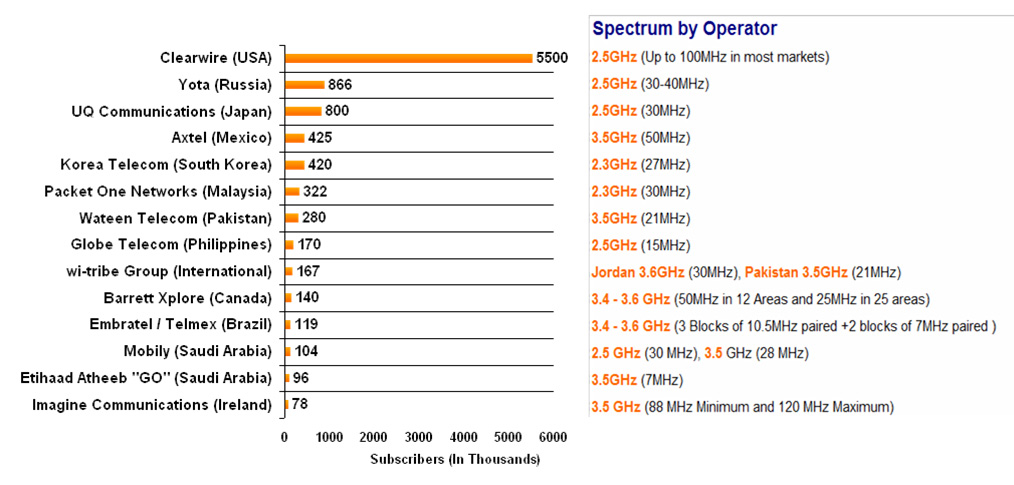

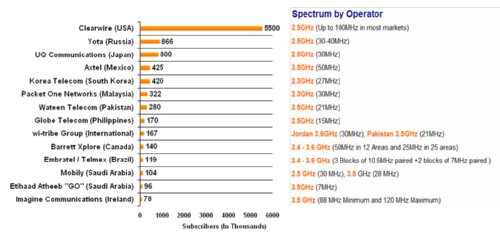

На конец 1Q2011 года список крупнейших WiMAX операторов мира выглядел так:

Источник картинки >>

В октябре 2007 года состоялся первый запуск сетей мобильного WiMAX в коммерческую эксплуатацию в Доминиканской республике (ONEMAX) (MForum, 2007-11-07, 2007-10-26) и в Чили (Telmex) (MForum, 2007-10-26). Поставщиком оборудования в обоих случаях выступила компания Alcatel-Lucent.

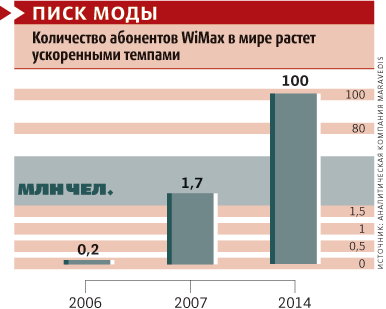

Прогноз Intel развития WiMAX в мире. Сделан в 2007 году.

2008.04.22 Источник

По состоянию на февраль 2008 года 115 сетей WiMAX в мире оказывают услуги данного стандарта, еще 83 сети находятся в стадии развертывания. Источник

По состоянию на середину 2009 года - в 135 странах развернуто более 455 сетей WiMAX. 200 из этих сетей развернуто в 2008 году. В 2009 году ожидается запуск порядка 100 новых коммерческих сетей WiMAX.

Оценка стоимости WiMAX-операторов

При покупке операторов, располагающих лицензиями и частотными ресурсами для создания сетей WiMAX принято пользоваться оценкой стоимости 1 МГц на душу населения в лицензионной зоне. В Европе этот коэффициент колеблется в пределах от $0.08 и ниже и до $0.3-0.5. Источник

Поставщики решений WiMAX

Alcatel-Lucent: По состоянию на 14.02.2008, по данным компании, реализовано более 70 пилотных проектов, с начала 2007 года подписано 22 коммерческих контракта (15 на ноябрь 2007 года) по внедрению технологии WiMAX в разных странах. Известен, например, контракт на построение сети мобильного WiMAX для Bollore Telecom (Франция) (MForum.ru, 2007-08-28) и контракт с Chunghwa Telecom (Тайвань) (MForum.ru, 2007-03-05). Worldmax (Голландия, MForum.ru, 2008-08-15). В феврале 2008 года компания предлагает заказчикам четвертую версию решения WiMAX, которое включает все функции Wave 2 и в настоящее время проходит процесс сертификации WiMAX Forum.

Заметна активность компании Huawei применительно к WiMAX. Компания анонсировала свои планы стать одним из топ-3 мировых поставщиков решений WiMAX. В частности, Huawei задействовала около 1200 инженеров для R&D, а также инвестирует в соврешенствование данной технологии. В сентябре 2007 года компания Huawei заключила контракт на поставку оборудования WiMAX 802.16e для компании Saudi Telecom (MForum, 2007-09-03). В октябре 2007 года сообщается о том, что в режиме тестовой эксплуатации находятся более 30 сетей мобильного WiMAX в мире (MForum, 2007-10-01). В ноябре 2007 года компания сообщила о подписании 8 соглашений о построении коммерческих сетей WiMAX 16e. Также сообщается о начале развертывания коммерческих сетей WiMAX в России. 2 апреля 2008 года компания заявляла, что в мире компанией Huawei развернуто 13 коммерческих сетей WiMAX 16e. Источник. По данным компании на конец 2008 года ей заключено 34 контракта на запуск коммерческих сетей WiMAX 802.16e по всему миру. Источник

О разработках в области mobile WiMAX заявляла, в частности, компания Nortel (MForum, 2007-08-27). Ее усилиями создана, например, тестовая зона WiMAX для бразильского оператора TVA (MForum, 2007-03-13), а также строится сеть mobile WiMAX для Craig Wireless в Греции (MForum.ru, 2007-02-16, 2006-09-14). В 2009 году компания заявила об отказе поддерживать направление WiMAX в дальнейшем. Это связывают с финансовыми сложностями, с которыми столкнулась Nortel.

Компания Samsung сообщала о развертывании тестовой сети mobile WiMAX в Готенге (ЮАР) для оператора Altech (MForum, 2007-02-20).

Компания Motorola заявляет о 19 подписанных контрактах на поставку WiMAX-систем по всему миру. (MForum, 2008-03-20). Интересно, что и спустя 3 месяца, 16 июня 2008 года компания вновь ссылается на 19 контрактов на коммерческие системы 802.16e в 16 странах. Также сообщается, что отгружено 3.600 точек доступа и 120 тысяч CPE и PC-карт. Источник

Один из крупнейших производителей оборудования WiMAX - израильская компания Alvarion. К сожалению, компания столкнулась с проблемами возврата товарного кредита, предоставленного компании Nortel.

Не все крупные вендоры оценили перспективы WiMAX, в частности, компания Ericsson не располагает продуктами, позволяющими создавать сети связи по данной технологии.

Среди других поставщиков: Telsima Corporation (2008.03.05 Tata Communications)

Airspan AS.MAX (3.5; 5.8; 2.3; 2.5; 3.7; 4.9; 5.4-5.7), до 4-х POTS

Alvarion BreezeMAX (1.5; 2.3; 2.5; 3.3-3.8; 5)

Aperto Networks PacketMAX (2.5-2.7; 3.3-3.6; 3.6-3.8; 5.425-5.725; 5.725-5.925)

Axxcelera AB-MAX (3.3-3.5; 5.25-5.35; 5.725-5.85)

Proxim Wireless Tsunami MP.16 (3.4-3.6)

RedLine RedMAX (3.3-3.5; 3.4-3.6; 3.6-3.8)

В России в 2008 году создано СП RWM Alliance, которое собирается производить оборудование инфраструктуры WiMAX mobile, новостей о деятельности этого предприятия в первые месяцы 2009 года не поступало.

Samsung (пример базовой станции Samsung WiMAX), сеть Yota, Краснодар, 2011.09 >>

Сертификация WiMAX

Сертификацию WiMAX обеспечивает международная организация WiMax Forum™.  Подробнее о WiMAX Forum.

Число сертифицированных WiMAX Forum продуктов WiMAX, как ожидается будет расти следующими темпами:

~60 продуктов было сертифицировано в 2008 году;
ожидается +120 продуктов будет сертифицировано - в 2009 году;
+290 - в 2010 году;
+430 - в 2011 году

Таким образом, общее число сертифицированных продуктов к 2011 году превысит 1000.

Сертифицированными являются частотные диапазоны 2.3 ГГц, 2.5 ГГц и 3.5 ГГц.

Клиентские устройства WiMAX

Терминалы CPE, способные работать в сетях 802.16e для первых сетей мобильного WiMAX предоставила компания ZyXEL. Также известно о разработках компаний Runcom и Sequans.

Вероятно, мы сможем наблюдать три фазы развития терминального оборудования WiMAX: на первых порах это будут WiMAX-терминалы для фиксированного беспроводного доступа и для "пешеходного режима" (nomadic access). Основными типами оконечных устройств будут CPE и PC-карты. На следующем этапе можно ожидать появления мобильных терминалов, которые кроме поддержки WiMAX, вероятнее всего будут поддерживать работу абонента и в сетях 2G/3G. Третья фаза будет, вероятно, отличаться высокой степенью интеграфии WiMAX и IT, а также самых разных продуктов потребительской электроники.

Корпорация Intel в декабре 2007 года говорит о разработке решений для «мобильного WiMAX» для ноутбуков, ультрамобильных ПК (UMPC) и мобильных интернет-устройств (MID). Предусматривается, что в середине 2008 года корпорация выпустит на рынок свой первый встраиваемый модуль с поддержкой стандартов WiMAX и Wi-Fi, который в настоящий момент носит кодовое наименование Echo Peak и предназначен для использования в мобильных ПК на базе процессорной технологии Intel® Centrino® нового поколения, а также в ультрамобильных ПК. Модуль, оптимизированный для мобильных интернет-устройств, обладающих низким энергопотреблением, в настоящее время носит кодовое наименование Baxter Peak и также запланирован к выпуску в 2008 году. Источник

Микросхемы для мобильных устройств WiMAX обещает выпускать, в частности, Intel (MForum.ru, 2006-12-07) и Motorola (MForum.ru, 2006-09-07).

Многорежимный терминал Samsung WiMAX/GSM/EDGE показали на Mobile World Congress - 2008

Если говорить об устройствах, которые доступны россиянам, то это те телефоны, модемы и другие устройства,  которые предлагает своим клиентам компания Yota: HTC MAX 4G (тест), Samsung SWC-U200 , ASUS WUSB25E2, ASUS WEXP25E2, ASUS WMNV25E2+ и другие.

Перспективы

По состоянию на октябрь 2007 года практически все из Топ-100 крупнейшних мировых операторов связи внимательно следят за развитием WiMAX. А если взять Топ-50 операторов, в число которых входят такие, как Sprint, British Telecommunications и Etisalat, то многие из них уже планируют заниматься созданием собственных сетей WiMAX. Вместе с тем, ряд крупнейших мировых операторов в конце 2008 - начале 2009 года заявили о том, что делают выбор в пользу технологиии LTE. В связи с этим, многие эксперты говорят о том, что WiMAX уготована роль обеспечения беспроводного ШПД к интернет.

Существует мнение, что killer app в сетях WiMAX могут стать онлайновые игры. Компания POSBRO собирается запустить игры на базе терминала G100 в конце 2008 года. Источник
В Москве и С.Петербурге Yota предложила своим абонентам следующие сервисы: 24.12.2008 ; Yota Видео (тест, 28.01.2009)

WiMAX в России

Частоты

Государственная комиссия по радиочастотам (ГКРЧ) разрешила использование для гражданских нужд части диапазона 2,3–2,4 ГГц. Решение ГКРЧ позволяет выдать до трех новых федеральных лицензий на этот вид связи. ГКРЧ передаст результаты исследования в Россвязьохранкультуры, это ведомство изучит, сколько лотов можно разыграть между операторами, и объявит о проведении новых конкурсов на получение частот. 2008.04.30 Источник

Участники рынка - операторы

2013.03.29 «Билайн» Бизнес объявляет о запуске сети фиксированной связи WiMAX в Ростове-на-Дону

2012.05.15 Операторы WiMAX в России:

www.unico.com.ru/
www.soyuz-telecom.ru/company/
www.fastel.biz/
www.wimax21.ru/
www.provodam.net/

В августе 2011 года сообщается об окончании приема заявок на конкурсы, где разыгрывается право получение лицензий на оказание услуг связи в сетях фиксированного беспроводного доступа в диапазонах 3400-3450 МГц и 3500-3550 МГц.
Участники:
Конкурс 5/2011  1. ООО «О.С.С.-Телеком»; 2. ГУП НАО «Ненецкая компания электросвязи»; 3. ОАО «МегаФон»; 4. ООО «КВС»; 5. ЗАО «Компания ТрансТелеКом».
Конкурс 6/2011: 1. ОАО «МегаФон»; 2. ООО «О.С.С.-Телеком»; 3. ЗАО «Кавказ-Транстелеком»; 4. ЗАО «Зап-СибТрансТелеКом»; 5. ЗАО «ВОЛГАТРАНСТЕЛЕКОМ»; 6. ЗАО «Компания ТрансТелеКом»; 7. ООО «ТВИНГО телеком»; 8. ЗАО «ТрансТелеКом – НН»; 9. ЗАО «Урал-ТранТелеКом».
Конкурс 7/2011: 1. ООО «О.С.С.-Телеком»; 2. ОАО «МегаФон»; 3. ЗАО «Вайнах Телеком»; 4. ОАО «Ингушэлектросвязь».
Конкурсы охватывают 29 городов и 8 регионов РФ. пройдут в сентябре 2011 года.

В России уже действует более 30 операторов WiMAX, основная часть из которых региональные. Их удел в большинстве случаев - поглощение более крупными игроками. Более крупные игроки, с которыми, собственно, и пойдет конкуренция - это "Престиж-интернет" (Энфорта), "Скартел" и, возможно, "Сумма телеком".

Если Virgin Connect сообщает о 32 городах присутствия, то у "Энфорта" - 34 населенных пункта и план работать в 65 городах до конца 2008 года, что обеспечит покрытие на территории, где проживает почти половина населения России. Инвестиции в проект до конца 2008 года составят, по оценкам MForum.ru, около $60 млн.

"Скартел" располагает более привлекательным частотным ресурсом (полоса 30 МГц) в диапазоне 2.4-2.7 ГГц и заявлет о планах развертывания сети из 600 точек доступа. Это примерно соответствует 50-55 городам присутствия, включая такие регионы, как Москва и С.Петербург. В ряде городов разрешения уже получены и до конца 2008 года компания с высокой степенью вероятности начнет активное привлечение клиентов. Инвестиции, запланированные компанией наблюдатели оценивают в те же $60 млн, соответственно, можно говорить о сравнимых с другими крупными участниками масштабах будущего бизнеса компании.  На 26 июня 2009 года у компании по ее данным уже более 80 тысяч абонентов, подключения составляют около 10 тысяч абонентов в неделю.

У "Синтерра" также 30 МГц в 2.5 ГГц в Москве, есть планы по другим регионам. На июнь 2009.

У "Комстар-ОТС" 30 МГц в 2.5 ГГц в Москве, есть планы по другим регионам. На июнь 2009 года.

"Сумма Телеком" летом 2007 года обещала вложить в WiMAX чуть ли не до $1 млрд до 2010 года. Если этим планам суждено сбыться, то мы сможем наблюдать борьбу за рынок между 4-мя крупными и множеством мелких участников рынка.

Крупнейшие проекты на май 2008 года - Энфорта (400 точек доступа), есть планы развертывания сети "Скартел" на 600 точек доступа и сети  Trivon в 30 городах России. 2008.05.14

Возможность выхода на рынок WiMAX изучают МРК. Выход на рынок WiMAX планирует компания "Акртел". 2008.04.30 Источник

~30 операторов на апрель 2008 года, но лишь у 4 сети запущены на официально сертифицированном оборудовании. 2008.04 Источник

"АкрктикРегионСвязь" (Чукотка) - "АртНет" (Воронеж) - "ДжиннТелЭкон" (Ульяновск) - "Комстар-ОТС" - "МетроМакс" (Самара и область) - "Новые телекоммуникации" (Рязань)  - "Престиж-интернет" (Энфорта)  - "Скартел" - "Смолтелеком" (Смоленск) - "Старт Телеком" - "Сумма телеком"  - "Таском" - "ЦентрТелеком" (ЦФО) - Trivon

Крупнейшие существующие в России сети WiMAX до появления Yota

Сертификация в России

• Alcatel-Lucent сертифицировал в России оба варианта решений WiMAX, как MIMO-based, так и beamforming-based для всех трех диапазонов 2.3, 2.5 и 3.5 ГГц.
• Nortel объявил о получении сертификата соответствия на использование платформы мобильного WiMAX Nortel 5000 Series на сетях связи РФ в качестве оборудования фиксированного и подвижного радиодоступа для организации беспроводных сетей передачи данных, что позволит поставлять сертифицированное мобильное WiMAX решение для российских операторов связи. Сертификат предусматривает использование систем мобильного WiMax в диапазоне частот 2300-2400 Мгц, 2496-2690 и 3400-3600 МГц (MForum, 2007-07-18).
• Huawei Technologies Co., Ltd. в октябре 2007 года объявила о том, что ее оборудование WiMAX 802.16е, работающее в диапазонах частот 2496-2690 и 3400-3600 МГц, сертифицировано Мининформсвязи РФ. Аналогичный сертификат на диапазон 2.3-2.4ГГц компания планирует получить в 4Q07 (MForum, 2007-10-01).

Оценки рынка беспроводного ШПД

Оценка затрат на развертывание сети WiMAX в одном городе

Если компания нацелена на массовый рынок, в каждом городе ей нужно вложить примерно по $5 млн. Оценка Олега Тайнова, «Энфорта». 2008.05.17 Источник

В среднем от $500 тыс. до $1 млн. Оценка Константина Анкилова, iKS-Consulting. 2008.04.30 Источник

Оценка затрат на продвижение услуг широкополосного доступа через основные медиаканалы - ТВ и интернет

~$6-7 млн. Оценка гендиректора агентства MediaFirst Юрия Малинина. 2008.05.12. Источник

Оценка числа базовых станций WiMAX для обеспечения связи в одном городе

10-20 на город среднего размера. 30-60 для покрытия достаточно крупного города. Точное число зависит от особенностей города, прежде всего, от его рельефа и типа застройки. 2008.05.14

WiMAX в СНГ

Участники рынка - операторы

- Black Sea Telecom - Babilon-T -

Украина: UHT (3.5 ГГц), MMDS Украина (2.5 ГГц), S-Line / Golden Telecom (2.3 ГГц), Intelecom (2.3 ГГц). В Украине у компании Lythgoe (20 МГц в диапазоне 3.5 ГГц). По состоянию на июнь 2009 года.

Армения: Cornet/Comstar (3.6 ГГц)

Казахстан: Нурсат (3.5 ГГц); Казахтелеком (3.5 ГГц)

Таджикистан: Babilon-T (3.5 ГГц);

Узбекистан: Supe MAX (2.5 ГГц)

Литература по теме:

В.М.Вишневский, С.Л. Портной, И.В.Шахнович "Энциклопедия WiMAX. Путь к 4G", Москва, Техносфера, 2009 - 512 с., ISBN 978-5-94836-223-6. Подробнее

Материалы встреч

2009.06 Практическая конференция «Мобильные широкополосные сети WiMAX в России. Первый опыт развертывания и эксплуатации»

Также читать по теме:

• 2011.03.10 First Large-dcale 4G Commercial Deployment in Canada (3.5 ГГц, Alvarion)

• 2008.02 Intel и FREEDOM4 совместно развернут сети мобильного WiMAX на всех территории Объединенного королевства
• 2008.01 Корейская компания POSBRO собирается запустить мобильные онлайн игры в США на базе технологии WiMAX
• 2007.12 В Гонконге собираются ускорить проведение аукциона на выделение частот 2.5 ГГц для WiMAX
• 2007.12 NextWave поглощает WebSky Argentina
• 2007.12 Infonetics Research сообщает о выходе маркетингового отчета, посвященного WiMAX
• 2007.10 Подходы к качественному улучшению рабочих характеристик систем мобильного широкополосного доступа стандарта 802.16е.
