Опора антенная. Сотовая башня. Сотовая вышка. Cellular tower

04.06.2013, MForum.ru

Справочная информация по теме сотовых вышек. Цифры, факты, новости.


Сотовая вышка  --  Башенная инфраструктура

Cellular tower. Cellular pole. Опора антенная. Сотовая башня. Антенная мачта. Антенно-мачтовое сооружение. ОДН.

Также по теме:

Строение, используемое для размещения на необходимой высоте антенных устройств связи, а в ряде случаев и непосредственно телекоммуникационного оборудования. Используется для обеспечения радиопокрытия повышенного радиуса, прежде всего, вне крупных населенных пунктов с высокой плотностью абонентов.



Зачем нужны

Башни, допускающие размещение передающего оборудования в непосредственной близости от антенны, как правило, позволяют увеличить емкость и покрытие сотовой сети, а также сократить энергопотребление (выигрыш происходит за счет экономии на потерях в фидере, соединяющем антенны с усилителем мощности базовой станции, а иногда и за счет отказа от активного охлаждения. Иногда это может повышать вандалоустойчивость.



Из чего строят

В качестве материалов из которых изготавливаются антенные мачты, традиционно используется стальные или алюминиевые конструкции, также предлагается использовать железобетон.



Типы вышек

Сотовая башня, вышка или опора могут представлять из себя исключительно инженерное сооружение или выполнять также функции элемента ландшафтного дизайна (например, сотовые башни из бетона, разработанные в Швеции, и металлические столбы, оформленные в виде пальм). Для размещения оборудования базовой станции могут использоваться столбы - металлические или железобетонные, другие опоры, мачты - с растяжками. Высоты таких сооружений могут быть различными - до 60 или 72 м или всего несколько метров.

From 080808_Mega_Царево

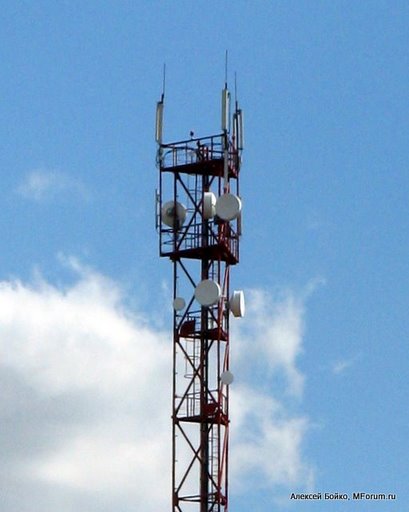

Металлическая вышка с размещенным на ней антенно-фидерным хозяйством



Вышка сотовой связи

Металлическая вышка сотовой связи в подмосковном Дурыкино, {{47955}}



Вышка сотовой связи

3-х секторная конфигурация базовой станции GSM900/1800, {{47956}}

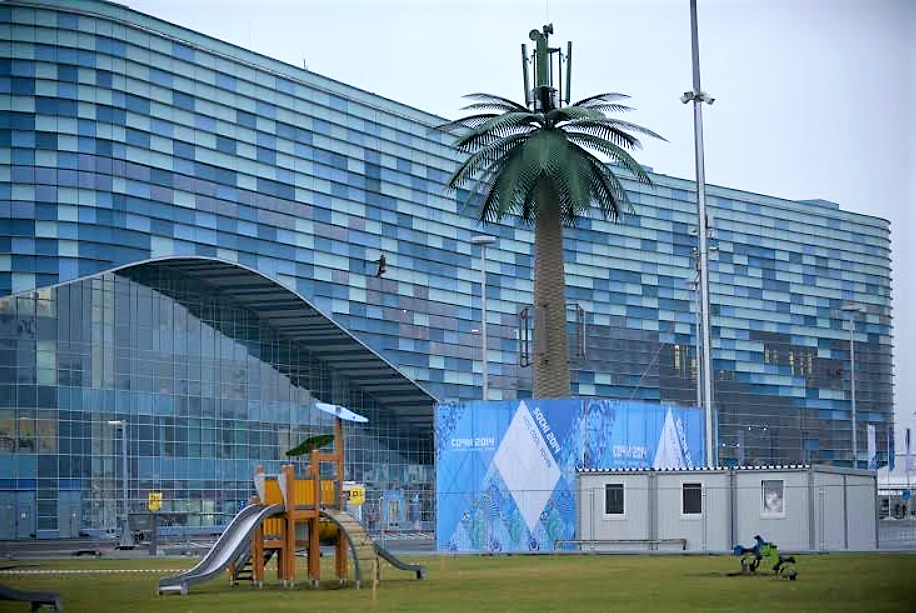

Базовая станция МегаФон "замаскированная" под пальму



Сотовая башня NSN
Сотовая вышка "на стероидах" от NSN !{{70167}}

Nokia Siemens Networks предлагает решение High-Performance Site Solution (высокопроизводительный сайт). Его уже успели окрестить "сотовой вышкой на стероидах". Увеличив число секторов, компания NSN обещает, что емкость сайта на базе этого решения на 80% выше, чем у обычного, трехсекторного, при этом на 40% увеличивается покрытие. Если сеть строить на основе таких сайтов, можно существенно сэкономить, как на капиталовложениях в инфраструктуру, так и на операционных расходах. Это совпадает и с данными компании Ericsson, которая еще в 2006 году сообщала, что при переходе от трехсекторной к шестисекторной конфигурации, удается добиваться роста емкости на 86%, а при переходе от 6 к 12 секторам, еще 74% увеличения!



Смарт-опора

Опора под освещение на которой может быть размещена базовая станция сотовой связи, причем без змеящихся по поверхности опоры кабелей.

Smart City Pole

 Установлена МТС и Ericsson в Иннополисе в январе 2020 года. Планируется массовое использование в России



Железобетонные


Отказаться от металла, как основного материала при конструировании вышек сотовой связи, предложила шведская компания Ericsson


Ericsson Tower Tube

Новую версия этой конструкции предложили Ericsson, Vertical Wind AB и университет Упсалы (Швеция) в октябре 2008 года. Теперь на бетонной башне Tower Tube предлагается устанавливать еще и турбину с четырьмя пятиметровыми лопастями, которые закреплены вертикально.

"Испытательная" башня

Вращение лопастей, по словам разработчиков, не создает шума и оказывает минимальную нагрузку на конструкцию. Пока что не проводились испытания с целью проверки - может ли эта конструкция стать альтернативным энергосберегающим источником питания для базовой станции, а также, как конструкция в целом влияет на окружающую среду. Источник



"Декоративные"

А вот такие забавные вышки сотовой связи, декорированные под пальму появились в Москве в 2003 году с легкой руки тогдашнего директора "МегаФон-Москва", Леонида Денисова.

Леонид Денисов, МегаФон-Москва, предлагает устанавливать в Москве декоративные вышки сотовой связи
Леонид Денисов, "МегаФон-Москва", Канны, 2003 год. {{47957}}

Первая в Москве пальма "МегаФона" на ул.Вятской рядом с д.27, где расположена техническая служба компании
Первая в Москве сотовая "пальма" "МегаФона"
ул. Вятская, рядом с д.27, где расположена техническая служба компании



Базовая станция МегаФон "замаскированная" под пальму



Какие бывают высоты у вышек?

Высота антенно-мачтового сооружения может составлять от 3 до 100 и более метров.



О ценах

Строительство собственной 70-метровой вышки обходится оператору в среднем в 6 млн руб., данные 2012 года.
В 2019 году по оценке Михаила Алексеева, AC&M установка башни стоит около 1.5 млр руб.

Производители

Некоторые виды антенных опор (башни, мачты, столбы) выпускаются в России, перечислим отдельных производителей:

"Владимирский завод "Электроприбор" ;

"Невская инженерная компания" ;

группа "Юником" (Communication Technologies)



Примеры башен сотовой связи










Инфокоммуникации. Энциклопедия MForum. Составитель А.Б.Бойко




© Алексей Бойко, Сообщество 4G, MForum.ru


Публикации по теме:

01.02. [Новости компаний] Частные сети: Ростелеком создаст частную мобильную сеть LTE в Якутии / MForum.ru

07.01. [Новости компаний]  Словарные статьи, начинающиеся на букву В (кир.) / MForum.ru

07.12. [Урал]  Планы: В уральском селе Париж появится вышка сотовой связи в форме Эйфелевой башни / "Интерфакс-Урал"

Обсуждение (открыть в отдельном окне)

20.08.2012 11:29 * От: ABloud

И такие вышки сотовой связи тоже бывают

http://mobileleader.ru/interesnye-fakty/57-kak-operatory-delayut-skrytye-sotovye-vyshki.html

Алексей Бойко, редактор MForum.ru

04.06.2013 12:40 От: ABloud
29.03.2015 16:24 От: ABloud

Wind Telecommunications закрыла сделку по продаже сотовых вышек на сумму E693 млн

Итальянская дочка VimpelCom завершила продажу 90% своего бизнеса сотовых вышек испанской компании Abertis за E693 млн (порядка $753 млн). Abertis - это территориальное подразделение компании Cellnex Telecom, которая намерена сдавать в аренду более 15 тысяч вышек, включая 7377 вышек, полученных в рамках покупки 90% акций Galata Co. (дочерная компания Wind).

По оценкам Cellnex, бизнес будет обеспечивать доходы на уровне E200 млн в первый год эксплутации. Wind, согласно договору, продолжит обеспечивать услуги содержания площадок в течение 15 лет с опцией продлить сотрудничество еще на 15 лет.

++
подробнее о компании Wind, Италия
подробнее о телеком-рынке Италии
++

Алексей Бойко, редактор MForum.ru

08.11.2019 13:38 От: ABloud

По данным газеты Известия, МегаФон ведет переговоры с несколькими компаниями о продаже более 16,5 тысяч вышек, принадлежащих дочерней компании Первая Башенная Компания (ПБК). По данным неназванного источника, оценка актива - 85-95 млрд руб. Среди возможных участников переговоров: Русские башни, Вертикаль, Сервис-телеком и иностранные компании, хотя, например, в Вертикали это опровергают. До сих пор в России такие продажи не происходили, хотя переговоры о возможной продаже своих вышек вели и ВымпелКом, и Tele2. А вот за рубежом это вполне распространенная практика. Wind, Италия, продал 90% акций компании-владельца броее 7 тыс его сотовых вышек за 693 млн евро в 2015 году.

В 2019 году компания Cellnex приобрела порядка 11 тыс. вышек у телекомпаний Iliad и Salt во Франции, Швейцарии и Италии (по 253 тыс евро за штуку).

Средная ставка аренды в РФ по размещению BS на мачте или вышке - менее 30 тыр в месяц. Исходя из этой суммы можно оценить возможную стоимость выставленного на продажу актива. Методику предложил Михаил Алексеев, AC&M: при среднем числе арендаторов в 1.8, получаем выручку с 1 башни в 600-700 тыр в год, свободный денежный поток не превысит 0.5 млн руб в год с башни. То есть в год с 17 тыс башен можно получить порядка 8.5 млрд руб. Если считать рыночной ценой актива 5-7 годовых выручек, то получаем 42,5 - 59,5 млрд. А значит, вероятность сделки по в ближайшее время не самая высокая.

Впрочем, если в МегаФон скомпенсируют высокую оценку башен обязательствами взять их в аренду по ставкам выше рыночных, например, по 60-70 тыр в месяц, это может устроить покупателя. Но выгодно ли это будет оператору? / iz.ru - подробнее

16.12.2019 20:15 От: ABloud

Оператор Reliance продал свою башенную инфраструктуру за $3.5 млрд

Схема "сегодня получаем много денег, а затем начинаем их возвращать в виде арендной платы" продолжается пользоваться спросом на мировом рынке.

Индийская компания Reliance Industries заключила обязывающий договор на продажу башенных активов своего мобильного бизнеса Reliance Jio компании Brookfield Infrastructure Partners за INR252 млрд ($3.5 млрд).

Башенный бизнес был выделен в структуру Reliance Jio Infratel, которой принадлежит около 130 тысяч вышек, мачт и других опорных сооружений для размещения сайтов сотовой связи. Планируется, что эта инфраструктура будет расширена еще на 45 тысяч сооружений.

Также стороны договорились о том, что Reliance Jio выступит якорным арендатором башенной инфраструктуры (anchor tenant) в рамках 30-летнего договора.

Сделку еще должны утвердить регуляторы Индии, но вряд ли они станут выступать против ее утверждения. mobileworldlive.com

Еще одно подтверждение тренда, на этот раз с развивающегося рынка. Возможно это подтолкнет стороны в России, которые вот уже не первый год целятся на башенные активы МегаФона и ВымпелКом.

25.12.2019 17:13 От: ABloud

Операторы продолжают избавляться от пассивной инфраструктуры, предпочитая наличные сегодня крючку обязательной аренды в последующие годы.

Iliad подвтердил продажу своих башенных активов во Франции и Италии европейской компании Cellnex стабильно наращивающей свою инфраструктуру.

70% акций башенного бизнеса Iliad во Франции и 100% башен в Италии вошли в сделку. Оператор получит 2 млрд евро, которые помогут ему построить сеть 5G. Так Iliad влился в компанию "безбашенных" операторов - Vodafone, Reliance Jio, Telefonica, Orange Испания, и Altice Portugal. Нет сомнений, что в 2020 году мы услышим о новых таких сделках. Возможно даже и в России. Источник: telecoms.com
